Технічні характеристики
- ОСОБЛИВОСТІ:
※ 5” TFT РКІ
※ Смуга частот випробування Напруги / Струму: DC, 0.1Hz~ 100kHz
※ Відображення форми сигналу: V (Напруга), I (Струм), P (Потужність)
※ Вимірювання спотворених струму / напруги: повний діапазон для CF=3, половина діапазону для CF=6 (або 6A)
※ Відповідає IEC 61000-4-7 вимірювання гармонік (50/60Hz)
※ Клавіша вибору підключення (1P3W,3P3W,3P4W,3V3A)
※ Вимірювання та аналіз гармонік до 50 порядку
※ Функція автоматичного вибору діапазону для режиму інтегрування
※ Захоплення екрана через USB-хост
※ Забезпечено вхід зовнішнього датчика струму (EXT1/EXT2)
※ Стандартний інтерфейс: RS-232C, USB пристрій / хост, LAN
※ Опціональний інтерфейс: GPM-DA12 - GPIB + Цифровий I/O (встановлюється тільки на заводі)
Немає питань про даний товар, станьте першим і задайте своє питання.
|
Модель |

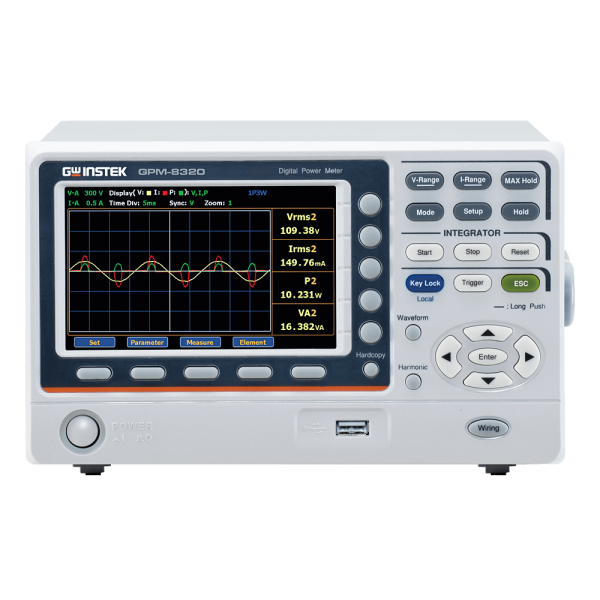

GPM-8320 |
|
|---|---|---|
|
Канали |
2 | |
|
Параметри |
Vrms , Vmn, Vdc , Vac, Irms , Idc , Iac, P, VA, VAR, PF, CFI, CFV, DEG, IHz, VHz, V+pk, V-pk, I+pk, I-pk, P+pk, P-pk,THDI, THDV, MATH, MCR |
|
|
Вхід |
||
|
Діапазони напруги |
15V/30V/60V/150V/300V/600V/1000Vrms (CF=3 ), 7 діапазонів |
|
|
Діапазони струму |
0.5A/1A/2A/5A/10A/20A (CF=3), 6 діапазонів |
|
|
Похибка |
DC, 0.1Hz до 45Hz : ± (0.1% вим. + 0.2% діап.) 45Hz до 66Hz : ± (0.1 % вим. + 0.05 % діап.) 66Hz до 1kHz : ± (0.1 % вим. + 0.2 % діап.) 1kHz до 10kHz : ± (0.07 *f) % вим. + 0.3% діап.) 10kHz до 100kHz : ± (0.5 % вим. + 0.5 % діап.) ± [{0.04x(f-10)}% вим. |
|
|
Похибка гармонік |
10Hz до 45Hz : 0.15% вим.+ 0.35% діап. 45Hz до 440Hz : 0.15% вим.+ 0.35% діап. 440Hz до 1.2kHz : 0.15% вим.+ 0.35% діап. |
|
|
Опір входу напруги |
2MΩ |
|
|
Потужність |
||
|
Діапазон |
7.5W ~ 20kW (42 діапазони) |
|
|
Похибка |
DC : ± (0.1% вим. + 0.2% діап.) 0.1Hz до 45Hz : ± (0.3% вим. + 0.2% діап.) 45Hz до 66Hz : ± (0.1 % вим. + 0.05 % діап.) 66Hz до 1kHz : ± (0.2 % вим. + 0.2 % діап.) 1kHz до 10kHz : ± (0.1 % вим. + 0.3 % діап.) ± [{0.067x(f-1)}% вим.] 10kHz до 100kHz : ± (0.5 % вим. + 0.5 % діап.) ± [{0.09x(f-10)}% вим.] |
|
|
Частота |
||
|
Діапазон |
DC, 0.1Hz ~ 100kHz |
|
|
Похибка |
± (0.06% вим.) |
|
|
Джерело частоти |
Вибір джерела напруги або струму |
|
|
Інше |
||
|
Роздільність дисплея |
5 розрядів |
|
|
Швидкість оновлення дисплея |
0.1s / 0.25s / 0.5s / 1s / 2s / 5s / 10s / 20s |
|
|
Інтерфейс |
Стандартний: RS-232C/USB хост & пристрій / LAN Опціональний: mini GPIB+Цифровий IO (GPM-DA12) |
|
|
Живлення |
100~240V±10%, 50/60Hz (Споживання: 35VA) |
|
|
Розміри & Вага |
220 (Ш) x 132 (В) x 402.5 (Г) mm; Прибл. 3.4 kg |
|
