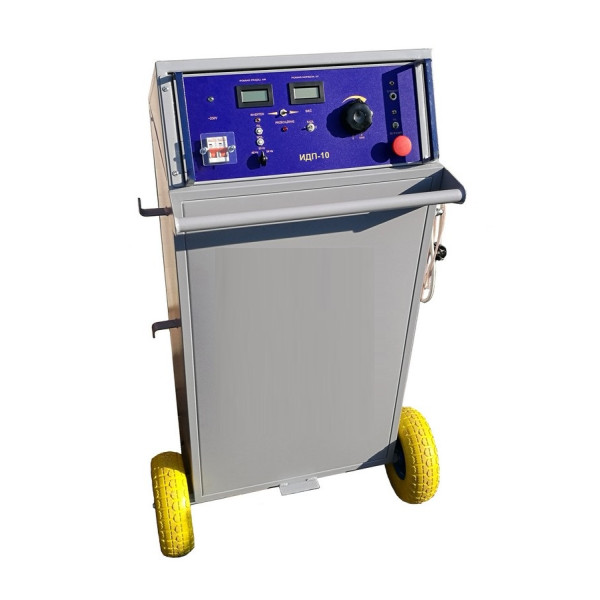

Стенд високовольтний для вимірювання параметрів ізоляції ИДП-10 призначений для вимірювання тангенсу кута діелектричних втрат tgδ і ємності С в високовольтній ізоляції при напрузі до 10 кВ. Застосовується при технічному обслуговуванні, ремонті, налагодженні, випробуваннях різних енергетичних об'єктів як дома їх установки, і у умовах лабораторій, і навіть визначення параметрів різних електроізоляційних матеріалів.
Стенд включає:
- вимірювач втрат у діелектриках ИПИ-10;
- джерело високої напруги НОМ-10 до 10 кВ;
- інвертор для зміни вихідної частоти (46, 50, 54 Гц) високої напруги;
- блок керування стендом;
- візок для зручного транспортування.
Особливістю вимірювача ИПИ-10 є відсутність гальванічного зв'язку між високопотенційним вимірювальним і низькопотенційним індикаторним ланцюгами, що забезпечує повну безпеку експлуатації. Дані з вимірювального блоку модуль індикації передаються за допомогою радіоканалу.
Наявність інвертора дозволяє максимально відбудуватися від перешкод в мережі живлення, стабілізувати напругу і встановити її необхідну вихідну частоту. Це дозволяє проводити вимірювання з максимальною точністю.
Стенд високовольтний для вимірювання параметрів ізоляції ИДП-10 дозволяє проводити вимірювання за «нормальною» («прямою») та «інверсною» («перевернутою») схемами вимірювання, що забезпечує вимірювання параметрів ізоляції об'єктів як із ізольованими, так і із заземленими висновками.
Немає питань про даний товар, станьте першим і задайте своє питання.
| Параметри стенду ИДП-10 | |||
| № | Найменування параметра чи характеристики | Значення | |
| 1 | Напруга мережі живлення однофазного змінного струму | 220±11 В | |
| 2 | Максимальна вихідна напруга | 10 кВ | |
| 3 | Споживаний струм, не більше | 10 А | |
| 4 | Споживана потужність, не більше | 2,2 кВА | |
| 5 | Інвертор для збільшення перешкод | в наявності | |
| 6 | Частота випробувальної напруги | 46; 50; 54 Гц | |
| 7 | Обслуговуючий персонал | 2 оператора (не менш) | |
| 8 | Термін служби | 10 років | |
| 9 | Термін гарантійного обслуговування | 1 рік | |
| Параметри вимірювача параметрів ізоляції ИПИ-10 | |||
| № | Найменування параметра чи характеристики | Значення | |
| 1 | Діапазон вимірювань тангенсу кута діелектричних втрат | від 5. 10-4 до 0,3 | |
| 2 | Межі допустимої абсолютної основної похибки при вимірюванні тангенсу кута діелектричних втрат, для всього діапазону вимірювання ємності при частоті випробувальної напруги | 50 Гц | + (5. 10-4 + 0,05 tgδх) |
| 54 Гц | + (1. 10-3 + 0,13 tgδх) | ||
| 3 | Діапазон робочої напруги | від 1 до 10 кВ | |
| 4 | Діапазон вимірювання ємності, на частоті 50 Гц і 54 Гц, при випробувальній напрузі | 10 кВ | від 25 пФ до 30 000 пФ |
| 5 кВ | від 50 пФ до 60 000 пФ | ||
| 5 | Межі основної похибки, що допускається, при вимірюванні ємності на частоті | 50 Гц | + (0,5 пФ+0,03 Сх) |
| 54 Гц | + (0,5 пФ+0,04 Сх) | ||
| 6 | Межа допустимої відносної похибки при вимірюванні середньоквадратичного значення напруги | +3% | |
| Примітка: межі допустимої додаткової похибки вимірювання, викликаної зміною температури навколишнього повітря від нормальної (20±5 °С) до будь-якої в межах робочої області, не перевищує половини межі основної похибки вимірювання, що допускається, на кожні 10 град. зміни температури | |||
| 7 | Схеми вимірювання параметрів ізоляції з | ізольованими висновками | нормальна (пряма) |
| заземленими висновками | перевернута (інверсійна) | ||
| 8 | Зв'язок між високовольтним вимірювальним блоком та блоком індикації | радіоканал із робочою частотою 867±1 МГц | |
| 9 | Радіус дії радіоканалу | не менш 7 м | |
| 10 | Тривалість роботи | не менш 8 год. | |
| 11 | Джерело живлення | аккумуляторы NIMH AA HR6; 1,2 В; 1800 мА·ч, в каждом блоке – по 4 шт. |
|
| 12 | Термін служби виробу | 10 років | |
| 13 | Термін гарантійного обслуговування | 1 рік | |
| Нормальні умови експлуатації | ||
| № | Параметр | Значення |
| 1 | Температура оточуючого повітря | 20±5 |
| 2 | Відносна вологість повітря | 80 % при 25°С |
| 3 | Атмосферний тиск | 84–106 кПа; 630–795 мм рт.ст. |
| Робочі умови експлуатації | ||
| 1 | Температура оточуючого повітря | от 0 °С до +40 оС |
| 2 | Відносна вологість повітря | 80 % при 25°С |
| 3 | Атмосферний тиск | 84–106 кПа; 630–795 мм рт.ст. |
| Граничні умови транспортування | ||
| 1 | Температура оточуючого повітря | від мінус 25 до плюс 55 оС |
| 2 | Відносна вологість повітря | 95 % при 25°С |
| 3 | Атмосферний тиск | 84–106 кПа; 630–795 мм рт.ст. |
| 4 | Транспортна тряска, тривалість впливу | 1 год. |
| 5 | Число ударів за хвилину | 80 |
| 6 | Максимальне прискорення, м/с2 | 30 |
