КАЕЛ-5 - Електротехнічна лабораторія

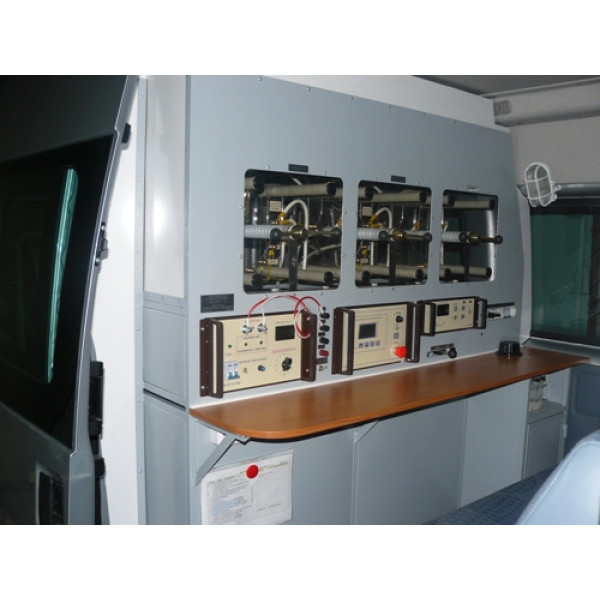

Електролабораторія кабельна пересувна "КАЕЛ-5" змонтовано у фургоні автомобіля та призначено для визначення місць ушкоджень кабельних ліній усіх видів, а також:

• випробування ізоляції кабелів та ін. пристроїв та пристроїв постійною та змінною (50 гц) високовольтною напругою;
• пропалювання дефектної ізоляції кабелів з подальшим її допалюванням;
• визначення траси кабельних ліній;
• топографічного визначення місць ушкодження кабельних ліній індукційним та акустичним методами;
• визначення відстані до місця ушкодження високовольтних кабелів напругою 04-10 кВ імпульсним безпропалювальним методом на високій і низькій напрузі;
• визначення місця ушкодження кабелю типу “одофазне замикання”.

Умови експлуатації:

• діапазон температур навколишнього повітря від мінус 20 до +40 ^про З;
• відносна вологість повітря за нормальної температури 25 З – до 80 %;
• атмосферний тиск – 650 – 800 мм рт. ст.;
• Для повної реалізації можливостей КАЕЛ-5 потужність генератора має бути не менше 10 кВА;
• Живлення – однофазна мережа змінного струму частотою 50±2 Гц, напругою 220±20В;
• Споживаний струм – не більше 60 А;
• Довжина приєднувального кабелю на барабані – 30 м, перетин – 8 мм ² , Тип кабелю - КГ4х4;
• Довжина дроту захисного заземлення на барабані – 30 м, перетин –10 мм ² ;
• Довжина високовольтного коаксіального кабелю ПВВЕВ на 3-х барабанах – по 30м, перетин – 5 мм ² ;
• Довжина високовольтного дроту ПВВ-1 для випробування змінною напругою – 30м;
• Займана площа у плані – 18 х3 0 м;
• Маса обладнання – не більше 500 кг;
• Обслуговуючий персонал – 2 оператори (не менше);
• Термін служби лабораторії – 10 років.

Живлення КАЕЛ-5 проводиться від промислової однофазної мережі 220В, 50 Гц. Допускається живлення від автономного генератора електропостачання потужністю щонайменше 22 кВА. При цьому можлива робота КАЕЛ-5 в режимах "ВИПРОБУВАННЯ", "ЗОВНІШНІ ПІДКЛЮЧЕННЯ", "ГАУВ-20кВ", "ГАУВ-5кВ" при U зарядне 3кВ.

До стандартної комплектації КАЕЛ-5 входить:

• Блок високовольтних випробувань БВІ-60/50-М2;
• Блок пропалювання БПР-20/8;
• Блокдопалення БД-2;
• Генератор акустики ГАУВ – 20кВ;
• Генератор акустики ГАУВ – 5кВ;
• генератор звукових частот ГЗЧ-2500;
• Приймач "ПОШУК-2006м".

Загальні технічні дані, що входять до комплектації КАЕЛ-5:

БЛОК ВИСОКОВОЛЬТНИХ ВИПРОБУВАНЬ БВІ-60/50-М2:

• Найбільша випрямлена напруга у тривалому режимі – 60кВ;
• Найбільший робочий струм при випрямленій напрузі, середнє – 50 мА;
• Найбільша змінна напруга, що діє – 42 кВ;
• Найбільший робочий струм при змінному напрузі (діюче значення) – 50 мА.

БЛОК ПРОПАЛЕННЯ БПР-20/8:

• Максимальна вихідна напруга у режимі холостого ходу – 25 кВ;
• Мінімальна вихідна напруга в режимі холостого ходу – 25 кВ;
• Кількість ступенів пропалювання 3;
• Максимальний струм блоку пропалювання у режимі короткого замикання – не менше 47 А;
• Потужність блоку пропалювання – не більше 10;
• Потужність, що віддається у навантаження – не менше 6;
• Режим роботи блоку пропалювання – тривалий.

БЛОК ДОЖИГУ БД-2:

• Кількість щаблів допалу – 3;
• Напруга (діюче значення) (кВ): 1-й ступінь – 12; 2-й ступінь – 06; 3-й ступінь – 03.
• Струм навантаження (діюче значення) (А): 1-й ступінь – 80; 2-й ступінь – 160; 3-й ступінь – 320.
• Струм, що споживається від мережі (обмежений дроселем) – 70 А.

ГЕНЕРАТОР АКУСТИКИ ГАУВ – 20кВ :

• Місткість накопичувача -22мкФ;
• Максимальна вихідна напруга – 25 кВ;
• Максимальна енергія імпульсу розряду – 650 Дж;
• Режими роботи: - ручний; - Автоматичний з частотою проходження імпульсів розряду 04 Гц.

ГЕНЕРАТОР АКУСТИКИ ГАУВ – 5кВ :

• Місткість накопичувача - 300 мкФ;
• Максимальна вихідна напруга- 48 кВ;
• Максимальна енергія імпульсу розряду – 3500 Дж;
• Режими роботи: - ручний; - Автоматичний з частотою проходження імпульсів розряду 04 Гц.

ГЕНЕРАТОР ЗВУКОВОЇ ЧАСТОТИ ГЗЧ-2500 :

• Вихідна потужність у узгодженому режимі – 2500 Вт;
• Максимальна вихідна напруга холостого ходу – 300 В;
• Максимальний вихідний струм – 80 А;
• Частота генерації - 1024/2048 Гц;
• Частота. модуляції - 15-3 Гц;
• Кількість щаблів узгодження з навантаженням – 12;
• Діапазон опору навантаження - 05-100 Ом;
• Живлення – однофазна мережа змінного струму 220±22В, 50±2 Гц;
• Потужність – не більше 3000 Вт.

Приймач "ПОШУК-2006м":

• Методи пошуку пошкодження – електроакустичний імпульсний та індукційний.
• Індикація – осцилографічна (по екрану графічного рідкокристалічного індикатора) та слухова (за звуком у головних телефонах).
• Найбільша глибина залягання кабелю щодо його траси – 10 м;
• Похибка визначення траси кабелю (при глибині залягання 1 м) – трохи більше ±005 м;
• Найбільша глибина залягання кабелю під час пошуку пошкоджень: - електроакустичним методом -4 м; - індукційним способом (режим «петлі») – 2.
• Похибка визначення місця ушкодження (при глибині залягання кабелю 1 м) (м) (не більше): - електроакустичним методом – ±025; - індукційним методом (режим "петлі") - ±1.

На місці експлуатації не повинно бути парів агресивних рідин (кислот та лугів). Забороняється експлуатація КАЕЛ-5 у вибухонебезпечних середовищах!
