АВ-50/70 - Апарат високовольтний випробувальний

Все про товар
Питання
0
Технічні характеристики
Комплектація
В наявності

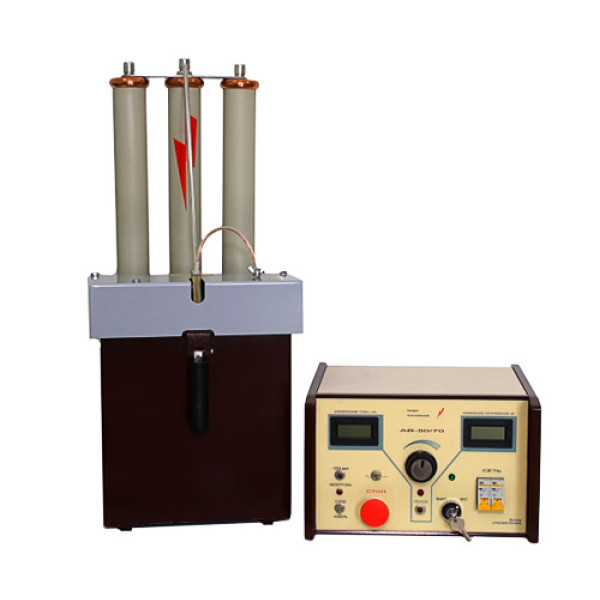

АВ-50/70 - Апарат високовольтний випробувальний
Модель: AV-50/70
Виробник: Украина
95 202.00 грн.
Без податку: 95 202.00 грн.
Опис

Апарати високовольтні серії АВ-50/70 є модернізованим аналогом АІД-70. Випускаються в трьох комплектаціях, що відрізняються можливостями і складом обладнання.

Особливості АВ-50/70:

  • мікропроцесорний блок керування;
  • автоматичне піднесення випробувальної напруги із заданою швидкістю (відповідно до рекомендацій ГОСТ 6581-75);
  • можливість вимірювання струму об'єкта у високовольтному плечі виносним 4-х канальним вимірювачем струму (АВ-50/70-3 по радіоканалу);
  • зручний інтерфейс, що забезпечує проведення випробувань у ручному та автоматичному режимах;
  • висока точність вимірювання вихідних величин струму та напруги.

  • Порівняння показників Апаратів високовольтних серії АВ-50/70 :

    Функції:
    АВ-50/70-1
    АВ-50/70-2
    АВ-50/70-3
    випробування об'єктів постійною 70кВ та змінною напругою 50кВ з похибкою вимірювання 1%
    +
    +
    +
    вимірювання струму витоку з точністю 3%
    +
    +
    +
    фіксування напруги пробою та струму витоку за 0.5 сек. до пробою
    +
    +
    +
    визначення місця ушкодження в кабельних лініях при «запливаючому» пробою
    +
    +
    +
    вимір струму витоку по високій стороні на постійному струмі з похибкою 0.5%
    -
    +
    +
    визначення пробивної напруги рідких діелектриків U до 50кВ
    -
    +
    +
    випробування пробників та іншого обладнання змінною напругою до 1000
    -
    +
    +
    випробування діелектричних засобів захисту (бот та рукавичок), шт. за випробування
    -
    1
    4
    визначення пробивної напруги рідких діелектриків U до 100кВ
    -
    -
    +
    випробування штанг U до 100кВ
    -
    -
    +

Теги: 05206, АВ-50/70

Питання та відповіді

Немає питань про даний товар, станьте першим і задайте своє питання.

Технічні характеристики

АВ-50/70-1 докладний опис

Технічні характеристики:

  • Напруга мережі живлення однофазного змінного струму - 220±11В;
  • Параметри апарата на випрямленій напрузі в тривалому режимі за номінального значення напруги в мережі:
    - найбільша робоча напруга – 70кВ;
    - максимальний робочий струм – 35мА.
  • Параметри апарата на змінній напрузі у тривалому режимі при номінальному значенні напруги в мережі:
    - найбільша робоча напруга (діюче значення) – 50кВ;
    - Найбільший робочий струм (діюче значення) – 20мА.
  • Параметри апарата на змінній напрузі в короткочасному режимі з тривалістю включення (ПВ) 17 % і тривалістю циклу 6 хв. при номінальному значенні напруги у мережі:
    - найбільша робоча напруга (діюче значення) – 50кВ;
    - Найбільший робочий струм (діюче значення) – 45мА.
  • Потужність - не більше 3кВА.
  • Наведена похибка вимірювання вихідної напруги та струму – на понад 3%;
  • Маса, кг, трохи більше:
    - блок керування – 15;
    - блок високої напруги – 35.
  • Габаритні розміри, мм:
    - блок керування – 320х200х355;
    - Блок високої напруги – 270х295х660.
  • Середній термін служби – 10 років.
Комплектація

АВ-50/70-1

1. Блок управління 1
2. Блок високої напруги 1
3. Кабель мережевий 1
4. Провід заземлення 2
5. Провід високовольтний 1
Експлуатаційні документи
5. Апарат випробувальний АВ-50/70
Посібник з експлуатації
АВ-50/70.00.00.00РЕ 1
