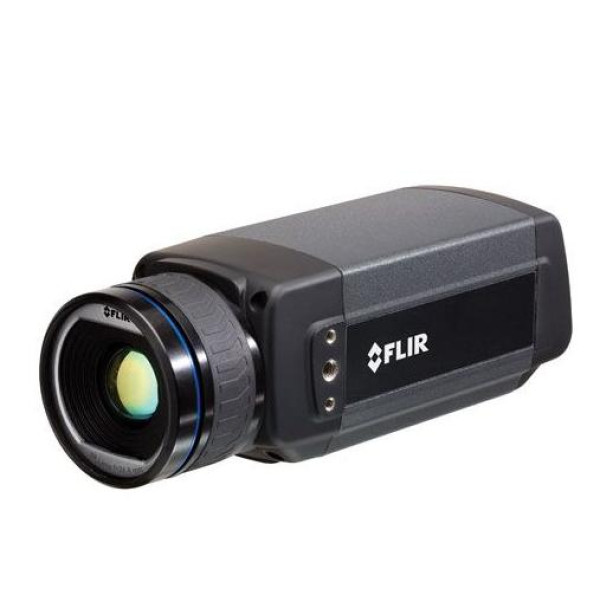

Тепловізор FLIR A615 – це стаціонарна інфрачервона камера, призначена для моніторингу виробничого процесу шляхом реєстрації теплових потоків та їх візуалізації у вигляді розподілу теплових полів. Тепловізор FLIR A615 реєструє температури в діапазоні від – 20 °С до + 2000 °С та забезпечує високу точність та деталізацію предметів, що знаходяться на великій відстані (дозвіл ІЧ-детектора 640 × 480 пікселів). Тепловізор FLIR A615 оснащений інтерфейсом GigE Vision, що робить його пристроєм, що автоматично конфігурується зі стороннім ПЗ через протокол GenICam і дозволяє використовувати на виробництві в системах машинного зору. Тепловізор має протокол передачі даних Ethernet, вбудовані функції аналізу інформації та функцію високошвидкісного керування ІЧ-вікнами. Інтерфейс Gigabit Ethernet забезпечує передачу 16-розрядних ІЧ-зображень на комп'ютер у режимі реального часу.
Область застосування Тепловізор FLIR A615 може застосовуватись на підприємствах машинобудування, металообробки, електронної промисловості для відстеження виробничого процесу, щоб не допустити перегріву деталей; у системах машинного зору на підприємствах автомобільної промисловості для контролю виробництва двигунів, виливки пластмасових та металевих деталей, перевірки якості шаруватих деталей; на підприємствах електронної промисловості контролю якості виготовлення друкованих плат, пошуку несправностей у вузлах друкованих плат, виготовлення силової електроніки тощо.
Особливості Інфрачервона камера FLIR A615 оснащена об'єктивом із вбудованим мотором, що дозволяє здійснювати фокусування камери автоматично та вручну. Функціональні можливості тепловізора FLIR А615 дозволяють при вимірі автоматично робити поправки на пропускання атмосфери, пропускання оптики, на ефективну відбиту температуру.
У тепловізорі FLIR A615 є інтерфейс GigE Vision, який використовує протокол обміну даними Gigabit Ethernet для швидкої передачі зображень стандартними недорогими кабелями на великі відстані. Наявність GigE Vision забезпечує взаємодію апаратних засобів та програмного забезпечення різних постачальників через з'єднання GigE.
Протокол GenICam, що підтримується в камері FLIR A615 забезпечує можливість використання з камерою програмного забезпечення стороннього розробника.
Для налаштування та передачі ІЧ-зображень у тепловізорі FLIR A615 передбачено пакетну технологію передачі даних Ethernet та USB – порт, через які можна здійснювати потокову передачу 16-розрядних ІЧ –зображень з роздільною здатністю 640 × 480 пікселів. При цьому через USB-порт можна виконувати обмін даними із зовнішніми пристроями, використовуючи протокол FLIR на основі TCP/IP, а Стандарт Ethernet сумісний з GigE Vision та GenICam.
Немає питань про даний товар, станьте першим і задайте своє питання.
докладний опис | Створення теплового зображення | |
| Кут огляду/мінімальна фокусна відстань | 25 ° × 188 ° /04 м |
| Ідентифікація об'єктива | Автоматична |
| Температурна чутливість/NETD | < 0,05 °C при + 30 °C /50 мK |
| Фокусування | Автоматична або ручна (вбудований двигун) |
| Просторова роздільна здатність (миттєва зона огляду) | 069 мрад |
| Фокусна відстань | 245 мм |
| Відносна апертура об'єктива | 10 |
| Частота кадрів | 50 Гц (100/200 Гц за наявності керування вікнами) |
| Характеристики датчика | |
| ІЧ-дозвіл | 640 × 480 пікселів |
| Крок датчика | 17 мкм |
| Постійна часу датчика | Стандартна 8 мс |
| Матриця у фокальній площині (FPA) | Неохолодний мікроболометр |
| Спектральний діапазон | 75 - 13 мкм |
| Вимірювання | |
| Температурний діапазон |
від - 20 ° С до + 150 ° C, від 0 ° С до + 650 ° C, від +300 °С до +2000 °C |
| Похибка | ± 2 °C або 2 % від показання |
| Аналіз вимірів | |
| Виправлення на пропускання атмосфери | Автоматично за вхідними сигналами відстані, температури фону та відносною вологістю |
| Виправлення на пропускання оптики | Автоматично за сигналами внутрішніх датчиків |
| Виправлення на часткове відображення | Змінна від 001 до 10 |
| Виправлення на відбиту ефективну температуру | Автоматично з урахуванням вхідних значень відбитої температури |
| Виправлення на зовнішню оптику/вікна | Автоматично на основі вхідних значень пропускання оптики/вікна та температури |
| Виправлення вимірювань | Параметри світових об'єктів |
| USB | |
| USB | Налаштування та зображення |
| USB, стандартний | USB 2 HS |
| USB, тип | USB міні-B |
| USB, обмін даними з'єднання | Власний протокол FLIR з урахуванням TCP/IP |
| USB, потокове передавання зображень |
16-розрядні 640 × 480 пікселів при частоті 25 Гц; 16-розрядні 640 × 240 пікселів при частоті 50 Гц; 16-розрядні 640 × 120 пікселів при частоті 100 Гц - Лінійний сигнал - Лінійна температура - Радіометрія |
| USB, протоколи | TCP, UDP, SNTP,RTSP, RTP, HTTP, ICMP, IGMP, FTP, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP |
| Цифрові пристрої вводу-виводу | |
| Цифровий пристрій введення | 2 оптично ізольованих, 10 – 30 В постійного струму |
| Цифровий пристрій виведення, призначення | Вихідний сигнал на зовнішній пристрій (задається програмно) |
| Цифровий пристрій виведення | 2 оптично ізольованих, 10 – 30 В постійного струму, макс. 100 мА |
| Цифровий пристрій введення – виведення, напруга пробою ізоляції | 500 У середньоквадратичних |
| Цифровий пристрій введення – виведення, напруга живлення | 12/24 У постійного струму, макс. 200 мА |
| Цифровий пристрій введення - виводу, тип з'єднання | Затискні контакти, можливе встановлення 6-контактного штекера |
| Цифровий пристрій призначення | Мітка зображення (старт/стоп/загальна), керування потоком зображення (потік увімк./вимк.), вхідний сигнал від зовнішнього пристрою (програмне зчитування) |
| Ethernet | |
| Призначення | Налаштування та зображення |
| Потокова передача зображення |
16-розрядні 640 × 480 пікселів при частоті 50 Гц 16-розрядні 640 × 240 пікселів при частоті 100 Гц 16-розрядні 640 × 120 пікселів при частоті 200 Гц - Лінійний сигнал - Лінійна температура - Радіометрія - Сумісність з GigE Vision та GenICam |
| Стандарт | IEEE 802.3 |
| Тип з'єднання | RJ-45 |
| Тип | Gigabit Ethernet |
| Обмін даними | Протоколом GenICam компанії FLIR та протокол TCP/IP |
| Протоколи | TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, FTP, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP |
| Система живлення | |
| Зовнішнє керування живленням | 12/24 В постійного струму, максимальна абсолютна потужність 24 Вт |
| Зовнішнє джерело живлення, тип з'єднання | Затискні контакти, можливе встановлення 2-контактного штекера |
| Напруга | Допустимий діапазон 10 – 30 В постійного струму |
| Вимоги до умов довкілля | |
| Інтервал температури зберігання | від – 40 °C до + 70 °C |
| Вологість (робота та зберігання) |
IEC 60068-2-30/24 год 95 % відносна вологість від +25 °C до +40 °C |
| Електромагнітна сумісність |
- EN 61000-6-2:2001 (захищеність) - EN 61000-6-3:2001 (випромінювання) - FCC 47 CFR частина 15 клас B (випромінювання) |
| Стійкість до вібрації | 2 g (IEC 60068-2-6) |
| Умови експлуатації | |
| Діапазон робочої температури | від - 15 ° C до + 50 ° C |
| Корпус | IP40 (IEC 60529) |
| Стійкість до ударів | 25g (IEC 60068-2-29) |
| Фізичні характеристики | |
| Матеріал корпусу | Алюміній |
| Вага | Вага: 07 кг |
| Розмір камери (ДхШхВ) | 170 х 70 х 70 мм |
| Встановлення на штативі | Різьблення UNC ¼" - 20 (з трьох сторін) |
| Встановлення на платформі | 2 отвори з різьбленням M4 (з трьох сторін) |
Стандартний комплект постачання:
- ІЧ-камера з об'єктивом;
- Міцний транспортувальний кейс;
- Компакт-диск з утилітами;
- Повірочний сертифікат;
- Кабель Ethernet™;
- USB-кабель;
- Мережевий шнур;
- Силовий кабель (скручений);
- Джерело живлення;
- Друкований посібник з початку роботи;
- Компакт-диск з документацією користувача;
– картка для продовження гарантійного терміну або реєстраційна картка;
– 6-полюсний роз'єм із затискачем (на камері).
