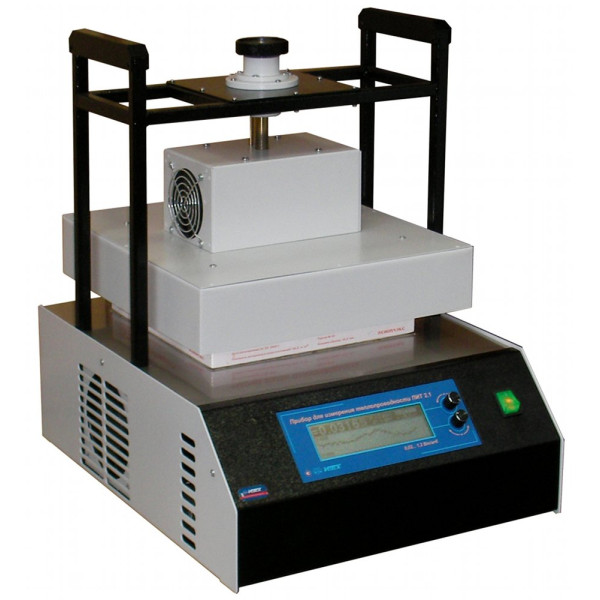

Прилад для вимірювання теплопровідності --- ПІТ-2.1

Вимірювач теплопровідності ПІТ-2.1 призначений для вимірювання теплопровідності будівельних та теплоізоляційних матеріалів при стаціонарному тепловому режимі за ГОСТ 7076 та калібрування датчиків теплового потоку (тепломірів). Область застосування – будівельна індустрія, науково-дослідні та будівельні лабораторії.

Сутність методу полягає у створенні стаціонарного теплового потоку, що проходить через плоский зразок певної товщини і спрямованого перпендикулярно до лицьових (найбільших) граней зразка, вимірювання потужності, необхідної для створення цього теплового потоку, температури протилежних лицьових граней та товщини зразка.

Вимірювач теплопровідності ПІТ-2.1 складається з двох холодильників (верхнього та нижнього), нижнього нагрівача (холодної пластини), охоронного нагрівача, охоронного кільця, вимірювального нагрівача, прецизійного вимірювача/регулятора температури.

Холодильники призначені для забезпечення роботи ПІТ-2.1 при середніх температурах зразків нижче температури навколишнього середовища. У ПІТ-2.1 холодильники виготовлені на елементах Пельтьє.

Охоронний нагрівач і кільце охорони призначені для виключення втрат з вимірювального нагрівача. Температура охоронного нагрівача та кільця підтримується рівною температурі вимірювального нагрівача. Таким чином, забезпечується тепловий потік від вимірювального нагрівача до нижнього нагрівача через зразок.

Вимірювальний нагрівач призначений визначення потужності P, необхідної підтримки заданої різниці температур ∆T між вимірювальним і нижнім нагрівачами.
