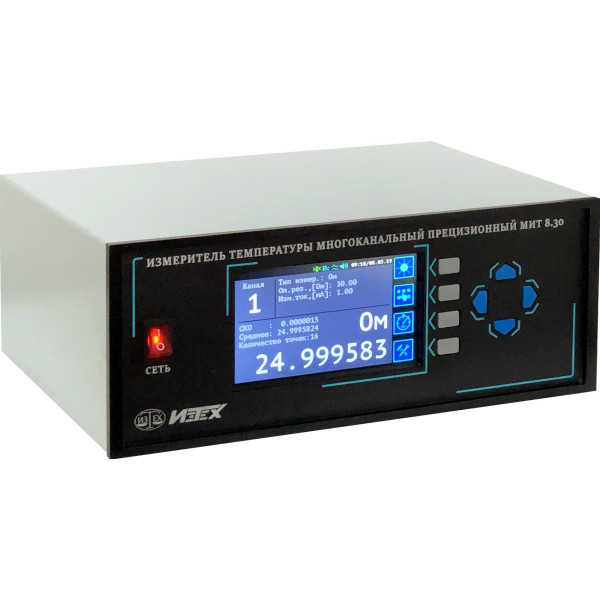

Гальванічно розв'язані вимірювальні канали МІТ 8.30 можуть вимірювати сигнали від різних типів датчиків температури (тиску, вологості та ін), а також активний опір, напругу та силу постійного струму. Для живлення ПІ передбачені вбудовані блоки живлення на 24 для кожного вимірювального каналу.
В якості первинних перетворювачів температури можуть застосовуватися: термометри опору платинові еталонні за 2009 (ГОСТ Р 8.625-2006), термоелектричні перетворювачі з НСХ по ГОСТ Р 8.585-2001 перетворювачі вимірювальні (05мА, 020мА і 420мА), а також нестандартні ТС і ТП, опір яких укладається в діапазон вимірювань МІТ 8.30.
Прецизійні вимірювання температури здійснюються при використанні еталонних (зразкових) первинних перетворювачів температури: платинових термометрів опору (ТСПВ, ПТС-10М та інших) зі статичними характеристиками перетворення, представленими у вигляді коефіцієнтів відхилення функції МТШ-90; термоелектричних перетворювачів зі статичними характеристиками перетворення, представленими у вигляді таблиці залежності термоЕРС від температури. Для підтримки потужності саморозігріву еталонних ТЗ, що не вимірюються в даний момент часу, в приладі передбачений струм розігріву - 1 мА.
Під час роботи з термопарами в МІТ 8.30 передбачено можливість компенсації холодного спаю. При цьому компенсаційний МС може бути підключений до кожної з ТП.
Пам'ять МІТ 8.30 розрахована на 32 різні індивідуальні статичні характеристики (ІСХ) перетворення, кожна з яких може бути представлена в одному з наступних форматів: МТШ-90 Калледдар-Ван Дюзен (КВД), «Поліном», «Таблиця» та «ПІ» . МТШ-90 та КВД використовуються для роботи з платиновими ТЗ. «Поліном» - поліном дев'ятого ступеня для роботи з нестандартними типами ТЗ та ТП. "Таблиця" - таблиця (до 20 точок) для роботи з нестандартними типами ТЗ та ТП. «ПІ» - ІСХ для роботи з вимірювальними перетворювачами.
Прилад послідовно вимірює усі включені канали. Час виміру одного каналу вибирається з наступних значень: 1.5 3 5 або 10 секунд. Додатково можна увімкнути цифрову фільтрацію, що у кілька разів знижує вимірювальний шум. При вставленій SD карті пристрій автоматично зберігає результати вимірювань на неї.
На сенсорному дисплеї можуть одночасно відображатися результати вимірювання одного, двох, чотирьох, восьми, шістнадцяти або 32 каналів. Сенсорна панель та кнопкова клавіатура дозволяють повністю керувати приладом: вибирати режими та час вимірювань; включати/вимикати канали; вводити ІСХ; змінювати вбудовані опори та інші налаштування.
Немає питань про даний товар, станьте першим і задайте своє питання.
| За рік | За 24 години | |
| Струми живлення ТС, ма | 0.0512.75 з кроком 0.05 | |
| Діапазон вимірюваних опорів, Ом | 0.110 000 | |
| Вбудовані опорні резистори, Ом | 3 30 300 3000 | |
| Діапазон вимірюваної напруги, мВ | -1100+1100 | |
| Межі основної похибки, що допускається, мВ | ±(0.0005+3•10 -5 •|U|) | ±(0.0001+5•10 -6 •|U|) |
| Діапазон вимірюваної сили струму, ма | -30+30 | |
| Межі основної похибки, що допускається, мА | ±(0.0005+10 -4 •|I|) | ±(0.0002+3•10 -5 •|I|) |
| Час вимірів, з | 1.5 3 5 10 | |
| Кількість каналів вимірів | 8 16 (32 *) | |
| НСХ ТС | 10М, 50М, 100М, 500М, 1000М, 10П, 50П, 100П, 500П, 1000П, Pt10 Pt50 Pt100 Pt500 Pt1000 10Н, 02305 | |
| НСХ ТП | E, J, M, T, K, N, L, R, S, B, A-1 A-2 A-3 | |
| Межа основної похибки вимірювання температури ТП, °С | 0.05 | 0.02 |
| Кількість ІСХ | 32 | |
*) Для модифікації МІТ 8.30-2 з додатковим комутатором МІТ 8.30-К.
Межі основної похибки ТП, що допускається, наведені без урахування похибки датчиків температури.
| Верхні межі діапазонів і межі основної абсолютної похибки вимірювань, що допускається, по вбудованим опорним резисторам | ||||
| Опорний резистор, Ом | Вимірювальний струм, ма | Верхня межа діапазону вимірів, Ом | Межа основної абсолютної похибки, що допускається за 1 рік, Ом | Межа основної абсолютної похибки, що допускається, за 24 години, Ом |
| 3 | 4.0…12.75 | 12.5…3.9 | ±(0.000003+2•10 -6 •R) | ±(0.000002+10 -6 •R) |
| 30 | 0.4…1.65 | 12530 | ±(0.00001+2•10 -6 •R) | ±(0.000005+10 -6 •R) |
| 30 | 1.7…12.75 | 29439 | ||
| 300 | 0.2…1.65 | 2500 303 | ±(0.0001+2•10 -6 •R) | ±(0.00005+10 -6 •R) |
| 3000 | 0.05…015 | 10 0003333 | ±(0.0005+5•10 -6 •R) | ±(0.0003+3•10 -6 •R) |
R – опір, що вимірюється в Омах
| Похибка вимірювань температури по вбудованим опорним резисторам для різних типів ТС. | ||||
| R 0 =1 Ом | R 0 =10 Ом | R 0 =100 Ом | R 0 =1000 Ом | |
| За рік | ±(0.0013+2•10 -6 •t)°С | ±(0.0008+2•10 -6 •t)°С | ±(0.0008+2•10 -6 •t)°С | ±(0.0008+2•10 -6 •t)°С |
| За 24 години | ±(0.0008+10 -6 •t)°С | ±(0.0004+10 -6 •t)°С | ±(0.0004+10 -6 •t)°С | ±(0.0003+10 -6 •t)°С |
t – температура, що вимірюється в °С.
Межі основної похибки, що допускається, наведені без урахування похибки датчиків температури.
| Нормальні умови експлуатації | |
| напруга мережі живлення, В | 220±5 |
| частота мережі живлення, Гц | 50±1 |
| температура довкілля, °С | +15+25 |
| відносна вологість, % | 1080 |
| атмосферний тиск, кПа | 96104 |
| Потужність, що споживається від мережі, Вт | 15 |
| Розміри, мм | 265 х 110 х 200 |
| Маса, кг | 3 |
| Зв'язок із комп'ютером | Гальванічно розв'язаний RS232С, 9600 бод та гальванічно розв'язаний USB |
