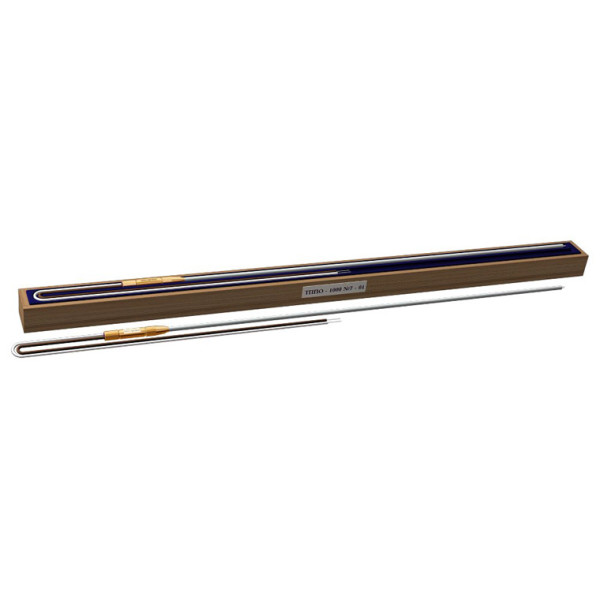

ТППО 3 розряду - Термоелектричний перетворювач

Перетворювач термоелектричний еталонний платинородій-платиновий призначений для передачі розміру одиниці температури в діапазоні від 300 до 1200°С за ГОСТ 8.558-93.

Термоперетворювачі випускаються відповідно до ГОСТу Р 52314-2005.

Матеріали термоелектродів термопреобразователей відповідають вимогам наступних нормативних документів:

• позитивний термоелектрод із дроту діаметром 05 мм із сплаву марки ПлРд-10 (платина + 10% родій) за ГОСТ 10821-07;
• негативний термоелектрод із дроту діаметром 05 мм із сплаву марки ПЛТ (платина) за ГОСТ 10821-07.

Термоелектроди термоперетворювачів армовані цільною керамічною двоканальною трубкою, один з каналів якої маркований умовним знаком термоелектрода, що знаходиться в ньому. Матеріал трубки – алюмооксидна кераміка із вмістом Al2O3 не менше 99%.

Довжина трубки щонайменше 500 мм, діаметр трубки – трохи більше 5 мм. У комплект постачання входить запасна керамічна двоканальна трубка. Вільні кінці термоелектродів ізольовані гнучкими електроізоляційними трубками за ГОСТ 9614-75 внутрішнім діаметром 2-3 мм. Термоперетворювачі мають вигляд кліматичного виконання УХЛ 4 згідно з ГОСТ 15150-69.

Можливість безвідмовної роботи термоперетворювачів не менше 0.9 за час перебування в печі протягом 500 годин при температурі 1100°С.

Первинна перевірка термоперетворювача провадиться відповідно до вимог ГОСТ Р 8.611-2005.

Періодична перевірка термоперетворювачів провадиться за ГОСТ Р 8.611-2005 у строки, встановлені територіальним органом Держстандарту.

Термоперетворювачі ТППО випускаються 1-го, 2-го та 3-го розрядів. Довжину термоперетворювача L вибирати із ряду: 1000 1250 1600 мм.
