Модель: P-2016
Виробник: Украина
42 162.00 грн.
Без податку:
42 162.00 грн.
Приймач ПОШУК-2016 призначений для пошуку пошкоджень будь-якого типу в силових кабелях напругою (04-35) кВ електроакустичним, індукційним та потенційними методами.
Приймач може бути використаний:
- визначення електроакустичним методом місця ушкодження підземних силових кабелів при іскровому пробої жили на оболонку (разом з генераторами електроакустичних ударних хвиль у складі пошукових електролабораторій та стендів
- визначення електроакустичним методом місця ушкодження підземних силових кабелів за глухому однофазному замиканні жили кабелю на оболонку (спільно з генераторами електроакустичних ударних хвиль у складі пошукових електролабораторій та стендів ;
- для розв'язання електроакустичним методом задачі вибору певного кабелю із пучка відкритих кабелів ;
- визначення місць поганого контакту оболонки з кабельною муфтою ;
- визначення траси кабелю та пошуку місця ушкодження індукційним методом (разом з генератором звукової частоти );
- визначення глибини залягання кабелю ;
- визначення місця витоку в ізоляції оболонки кабелю із зшитого поліетилену або газопроводу потенційним методом на постійній та змінній напрузі ;
- визначення місця витоку в ізоляції жили низьковольтного кабелю на ґрунт потенційним методом.
-
На приймач ПОШУК та спосіб виявлення несправності отримано патент на винахід 59888 A/G01R31/08.
Немає питань про даний товар, станьте першим і задайте своє питання.
| Методи пошуку ушкодження | електроакустичний імпульсний | ||
| індукційний | |||
| потенційний | |||
| 2 | Індикація | слухова (за звуком у головних телефонах) | |
| осцилографічна (по екрану графічного рідкокристалічного індикатора) | |||
| 3 | Найбільша глибина залягання кабелю щодо його траси | 10 м | |
| 4 | Похибка визначення траси кабелю (при глибині залягання 1 м) | ±005 м | |
| 5 | Найбільша глибина залягання кабелю під час пошуку пошкоджень: | ||
|
5 м |
||
|
3 м | ||
| 6 | Похибка визначення місця ушкодження (при глибині залягання кабелю 1 м) не більше: | ||
|
025 м | ||
|
1 м | ||
| 7 | Параметри підсилювача акустики: | ||
|
регульований від 0 до 100 дБ | ||
|
100 |
||
|
150 -3000 Гц |
||
|
10 МОм |
||
|
6 мкВ |
||
| 8 | Параметри каналу синхронізації: | ||
|
5 | ||
|
від 1 до 95% | ||
|
від 1 до 20 кГц | ||
| 9 | Параметри індукційного приймача: | ||
|
50 до 11 000 Гц |
||
|
50 мкА/м | ||
| 10 | Смуга пропускання цифрового фільтра, трохи більше: | ||
|
9 Гц | ||
|
10 Гц | ||
| 11 | Джерело живлення - 5 Ni-MH акумулятора розміру АА напругою 12 В та ємністю 13 А∙год | ||
|
6 У | ||
|
70-190 мА | ||
|
10-20 год | ||
| У приймачі є можливість оперативного контролю напруги живлення. | |||
| Приймач комплектується адаптером зарядного пристрою з живленням від 220В/50Гц. | |||
| Час заряду повністю розрядженого акумулятора –10-12 годин. | |||

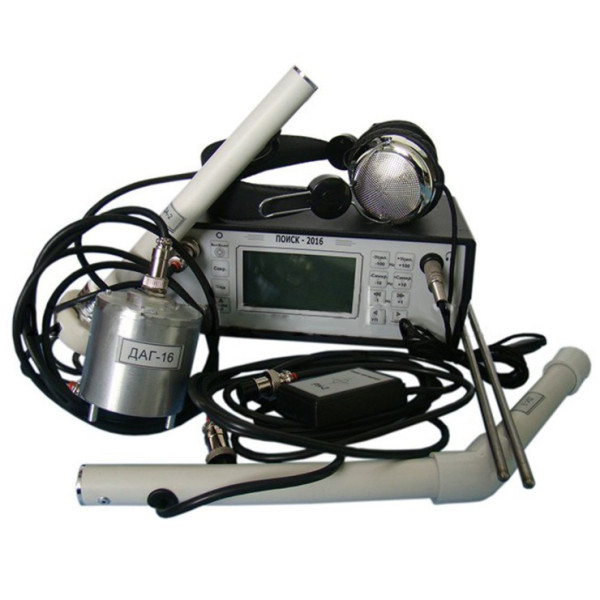

ПОШУК-2016 - Приймач
