ОСОБЛИВОСТІ
- Діапазон частот: 0.5Hz ~ 5MHz
- Сигнали: Синус, Трикутник, Прямокутник, Пила, вихід TTL та CMOS
- Функція керування частотою зовнішньою напругою (VCF)
- Управління коеф. заповнення з можливістю інверсії сигналу Управління DC регульованим зсувом
- Двоступінчастий (-20dBx2) та регульований атенюатор Вбудований 6-розр. частотомір із функцією INT/EXT до 150MHz INT/EXT AM/FM модуляція
- LIN/LOG режим розгортки
- GCV вихід для синхронізації
Немає питань про даний товар, станьте першим і задайте своє питання.
|
МОДЕЛЬ |
GFG-8255A |
||
|
ОСНОВНЕ |
Діапазон частот |
0.5Hz ~5MHz (7 діапазонів) |
|
|
Амплітуда |
> 10Vpp (50Ω навантаження) |
||
|
Імпеданс |
50Ω + 10% |
||
|
Атенюатор |
-20dB + 1dBx2 |
||
|
DC усунення |
<-5V ~ > 5V (50Ω навантаження) |
||
|
Регулювання. коеф. заповнення |
80% : 20% : 80% до 1MHz регулювання безперервне |
||
|
Дисплей |
6-розр. світлодіодний дисплей |
||
|
СИНУС |
Спотворення |
< 1%, 0.5Hz ~ 100kHz THD < 30dB ниже основной частоты во всём диапазоне (спецификация действительна от MAX. до 1/10 уровня) |
|
|
Нерівномірність |
< 0.3dB, ниже 500kHz < 1dB, ниже 5MHz |
||
|
ТРИКУТНИК |
Лінійність |
> 98%, 0.5Hz ~ 100kHz > 95%, 100kHz ~ 5MHz |
|
ПРЯМОКУТНИК |
Симетрія |
+ 2%, 1Hz ~ 100kHz |
|
|
Час наростання /спаду |
< 50ns при макс. виході (50Ω навантаження) |
||
|
ВИХІД CMOS |
Рівень |
4Vpp+ 1Vpp ~ 14.5Vpp+ 0.5Vpp регульований |
|
|
Час наростання /спаду |
< 120ns |
||
|
ВИХІД TTL |
Рівень |
> 3Vpp |
|
|
здатність навантаження |
20 TTL навантаження |
||
|
Час наростання /спаду |
< 25ns |
||
|
VCF |
Вх. напруга |
0V ~ 10V + 1V (100: 1) |
|
|
Вх. Імпеданс |
10kΩ + 10% |
||
|
GCV (тільки для GFG-8219A/8255A) |
Вих напруга |
Налаштування напруги в діапазоні 0V ~ 2V для різної частоти |
|
|
РОЗгортання ( тільки для GFG-8217A/8219A/8255A) |
Розгортка/Ручна |
Перемикач |
|
|
Розгортка/Швидкість |
100: 1 макс. коефіцієнт та регульована |
||
|
Розгортка /Час |
0.5s ~ 30s регульований |
||
|
Розгортка /Режим |
Lin./Log. перемикач |
||
|
АМПЛІТУДНА МОДУЛЯЦІЯ (тільки для GFG-8219A/8255A) |
Глибина |
0 ~ 100% |
|
|
Частота модуляції |
400Hz (INT), DC ~ 1MHz (EXT) |
||
|
Смуга несучої |
100Hz ~ 5MHz (-3dB) |
||
|
EXT чутливість |
< 10Vpp для 100% модуляции |
||
|
ЧАСТОТНА МОДУЛЯЦІЯ (тільки для GFG-8219A/8255A) |
Девіація |
0 ~ + 5% |
|
|
Частота модуляції |
400Hz (INT), DC ~ 20kHz(EXT) |
||
|
EXT чутливість |
< 10Vpp для 10% модуляции |
||
|
ЧАСТОТОМІР |
Внутрішній/Зовнішній |
Перемикач |
|
|
Діапазон |
0.5Hz ~ 5MHz (5Hz ~ 150MHz EXT) |
||
|
Похибка |
Похибка базису часу + 1 емр |
||
|
Базис часу |
+ 10ppm (23º C + 5ºC) після 30 хв. прогріву |
||
|
Роздільна здатність |
Макс. роздільна здатність 100nHz для 1Hz і 1Hz для 100MHz |
||
|
Вх. Імпеданс |
1MΩ //150pF |
||
|
Чутливість |
< 35mVrms (5Hz ~ 100MHz) < 45mVrms (100MHz ~ 150MHz) |
||
|
ЗАГАЛЬНА ІНФОРМАЦІЯ |
Харчування |
AC115V, 230V + 15%, 50/60Hz |
|
|
Приладдя |
GTL-101 x 2 Посібник користувача x 1 |
||
|
Розміри |
251(Ш) x 91(В) x 291(Г) |
||
|
Вага |
Прибл. 2.3 кг (GFG-8250A) |
ІНФОРМАЦІЯ ДЛЯ ЗАМОВЛЕННЯ

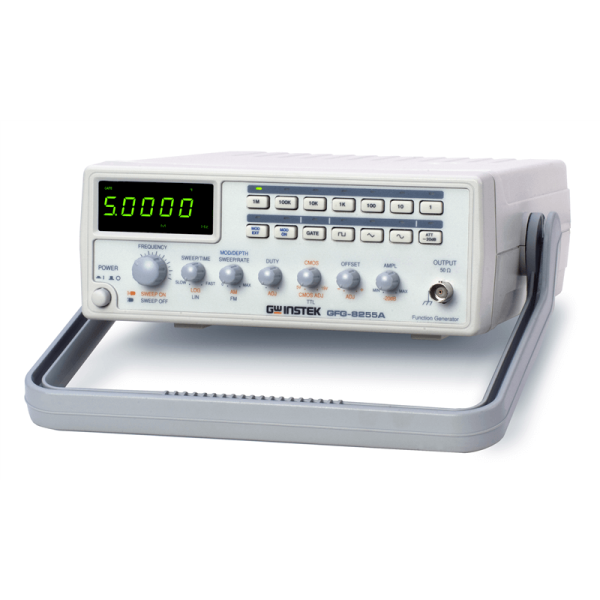

GFG-8255A 5MHz функці. генератор із частотоміром, розгорткою, AM/FM модуляцією
Приладдя
- GTL-101 x 2
- Посібник користувача x 1
