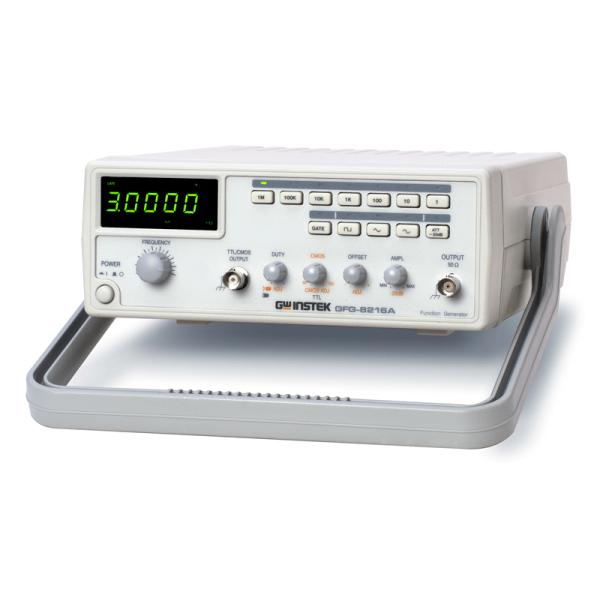

GFG-8216A - Генератор

МОДЕЛЬ

GFG-8216A

ОСНОВНЕ

Діапазон частот

0.3Hz ~ 3MHz (7 діапазонів)

Амплітуда

> 10Vpp (50Ω навантаження)

Імпеданс

50Ω + 10%

Атенюатор

-20dB + 1dBx2

DC усунення

<-5V ~ > 5V (50Ω навантаження)

Регулювання. коеф. заповнення

80% : 20% : 80% до 1MHz регулювання безперервне

Дисплей

6-розр. світлодіодний дисплей

Похибка діапазону

⁺ 5%+1Hz (3 положення) *лише для GFG-8215A

СИНУС

Спотворення

< 1%, 0.3Hz ~ 200kHz

THD ≤ 35dB нижче основної частоти у всьому діапазоні (специфікація дійсна від MAX. до 1/10 рівня)

Нерівномірність

< 0.3dB, 0.3Hz ~ 300kHz

< 0.5dB, 300kHz ~ 3MHz

ТРИКУТНИК

Лінійність

> 98%, 0.3Hz ~ 100kHz

> 95%, 100kHz ~ 3MHz

ПРЯМОКУТНИК

Симетрія

+ 2%, 0.3Hz ~ 100kHz

Час наростання /спаду

< 100ns при макс. выходе (50Ω нагрузка)

ВИХІД CMOS

Рівень

4Vpp +1Vpp ~ 14.5Vpp+ 0.5Vpp регульований

Час наростання /спаду

< 120ns

ВИХІД TTL

Рівень

> 3Vpp

здатність навантаження

20 TTL навантаження

Час наростання /спаду

< 25ns

VCF

Вх. напруга

0V ~ 10V ⁺ 1V (100: 1)

Вх. Імпеданс

10kΩ + 10%

ЧАСТОТОМІР

Внутрішній/Зовнішній

Перемикач

Діапазон

0.3Hz ~ 3MHz (5Hz ~ 150MHz EXT)

Похибка

Похибка базису часу + 1 емр

Базис часу

+ 10ppm (23º C + 5ºC) після 30 хв. прогріву

Роздільна здатність

Макс. роздільна здатність 100nHz для 1Hz і 1Hz для 100MHz

Вх. Імпеданс

1MΩ //150pF

Чутливість

< 35mVrms (5Hz ~ 100MHz)

< 45mVrms (100MHz ~ 150MHz)

ЗАГАЛЬНА ІНФОРМАЦІЯ

Живлення

AC115V, 230V + 1 5%, 50/60Hz

Аксесуари

GTL-101 х 2

Посібник користувача x 1

Розміри

251(Ш) x 91(В) x 291(Г)

Вага

Прибл. 2.0 кг (GFG-8215A) Прибл. 2.15kg (GFG-8217A)
