ОПИС
Серія GDS-2000A цифрових пам'ятних осцилографів (DSO) побудована на потужній платформі: частота дискретизації 2G Sa/s, довжина запису 2M, 2 або 4 вхідних канали та кольоровий РК-дисплей з великим екраном - для дуже швидкого захоплення та обробки сигналів з частотою оновлення 800 wfms/s та із застосуванням технології VPO (Visual Persistence Oscilloscope - післясвічення).
Серія GDS-2000A складається із 8 моделей: смуга пропускання 300 МГц, 200 МГц, 100 МГц, 70 МГц; 2 та 4 вхідних канали. Довжина запису в 2M точок як забезпечує довгострокове зберігання сигналу, але й відіграє роль величезної бази даних вхідних сигналів для подальшого аналізу. У серії GDS-2000A доступні дві потужні функції: Пошук сигналу і Сегментована пам'ять для полегшення пошуку цікавої події в довгому записі. Пошук сигналу визначає типи сигналів пошуку, тоді як сегментована пам'ять ділить всю довжину записи кілька сегментів. Таким чином, пошук певних сигналів може відбуватися простіше та швидше.
Реалізація захоплення за принципом «пінг-понгу» та передова система обробки на основі технології VPO значно підвищують швидкодію та якість відображення сигналів з дуже високою швидкістю оновлення 80 000 сигналів на секунду. Також, GDS-2000A безкоштовно надає функції запуску та декодування послідовної шини I2C, UART, SPI. GDS-2000A дозволяє не тільки вимірювати базовий сигнал, а й аналізувати низькошвидкісні послідовні шини. Опціональна функція логічного аналізатора дозволяє захоплювати сигнали за допомогою логічного запуску та відображати логічні та аналогові сигнали на одному екрані для порівняння та аналізу кореляції за часом. Цю опцію осцилографа змішаних сигналів (MSO) (модуль, що підключається на 8 або 16 вхідних каналів) можна встановити самостійно на задній панелі. Функція MSO підтримує запуск та декодування послідовної шини I2C/SPI/UART.
Серія GDS-2000 має всі функції сучасного високотехнологічного DSO. Інтерфейс RS-232C, порти USB та вихід Go-NoGo входять у стандартну комплектацію, а як опції користувачам на вибір доступні порт Ethernet, відеовихід SVGA та порт GPIB. Серія GDS-2000A – це DSO за помірною ціною з високими споживчими якостями та інноваційним дизайном.
ОСОБЛИВОСТІ
- 300/200/100/70MHz смуга частот, 2 чи 4 вх. каналу
- 2GSa/s макс. частота дискретизації в реальному часі та 100GSa/s еквівалентна
- 2M пікселів макс. довжина запису
- VPO технологія відображає рідкісні сигнали
- Висока швидкість оновлення 80000 сигналів за секунду
- Сегментована пам'ять та функція пошуку сигналу
- Функція запуску та аналізу послідовної шини I2C, UART, SPI у стандартній моделі
- Опція: логічний аналізатор (MSO) на 8 чи 16 цифр. каналів
- Функціональність CAN/LIN Bus, DVM, H-Expansion, Data Log та Advanced Logic
- Опція: 5MHz & 25MHz функці. генератор
- Гнучке віддаленекерування (Стандарт: USB; Опція: LAN/GPIB)
ЗАСТОСУВАННЯ
- Промислові та навчальні лабораторії НДДКР
- Випробування продукції та контроль якості
- Проектування вбудованих систем та змішаних сигналів
- Системна Інтеграція & Налагодження Сервісне
- Обслуговування & ремонт
Немає питань про даний товар, станьте першим і задайте своє питання.
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРИ |
GDS-2074A |
|
|
ПО ВЕРТИКАЛІ |
Число каналів |
4Ch+EXT |
|
|
Смуга пропускання (-3 дБ) |
0 70 МГц |
||
|
Час наростання |
£5 нс |
||
|
Вертикальна роздільна здатність |
8 біт@1MΩ : 1mV*~10V ( *: При верт. масштабі 1mV/поділ. обмеження смуги буде авт. встановлено на 20MHz) |
||
|
Вх. сполучення |
AC, DC, GND |
||
|
Вхідний імпеданс |
1MΩ//16pF прибл. |
||
|
Макс. вхідна напруга |
300Vrms, CAT I (300Vrms CAT II з GTP-150A-2/250A-2/350A-2 10:1 пробником) |
||
|
Полярність |
Нормальна & інвертована |
||
|
Діапазон вуст. усунення |
1mV/поділ. ~ 20mV/поділ. : 0.5V; 50mV/поділ. ~ 200mV/поділ. : 5V; 500mV/поділ. ~ 2V/поділ. : 25V; 5V/поділ.~10V/поділ. : 250V |
||
|
Обробка сигналу |
+ , - , × , ÷ , FFT , FFTrms , d/dt (Диференціювання*), ∫dt (Інтегрування*) , √ FFT (ШПФ): спектральне значення. Встановіть вертикальну шкалу БПФ лінійну RMS або dBV RMS і вікно БПФ - прямокутне, Хеммінга, Хеннінга чи Блекмана-Харріса. |
||
|
Тригер |
Джерела |
Ch1 CH2 CH3*, CH4*, Line, EXT, D0-D7 або D0-D15**; * Тільки 4-кан. моделі. **Тільки з опцією логічного аналізатора. |
|
|
Режими |
Авто (підтримує режим прокручування 100 ms/діл. та повільніше), нормальний, одиночна послідовність |
||
|
Тип тригера |
Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Alternate, Glitch Trigger, Duration Trigger, Slope Trigger, Time out, Event-Delay(1~65535 подій), Time-Delay(Тривалість;10ns~10s), Logic*, Bus* , *з опцією DS2-08LA або DS2-16LA |
||
|
Діап. затримки тригера |
10ns ~ 10s |
||
|
Сполучення |
AC, DC, LF rej. , Hf rej. , Noise rej. |
||
|
Чутливість |
DC ~ 100MHz прибл. 1діл. чи 1.0mV; 100MHz ~ 200MHz прибл. 1.5справ. або 15mV; 200MHz ~ 300MHz прибл. 2справ. або 20mV |
||
|
ЗОВНІШНІЙ ТРИГЕР |
Діапазон |
±15V |
|
|
Чутливість |
DC ~ 100MHz прибл. 100mV 100MHz ~ 200MHz прибл. 150mV; 200MHz ~ 300MHz прибл. 150mV |
||
|
Вх. Імпеданс |
1MΩ± 3%, ~16pF |
||
|
ПО ГОРИЗОНТАЛІ |
Діапазон |
1ns/поділ. ~ 100s/поділ. (1-2-5 збільшення); ROLL : 100ms/поділ. ~ 100s/поділ. |
|
|
Режими |
MAIN, WINDOW, WINDOW ZOOM, ROLL, X-Y |
||
|
Похибка брешемо. базису |
± 20 ppm за будь-який ≥ 1 ms інтервал часу |
||
|
Перед-тригер |
10 справ. максимум |
||
|
Пост-тригер |
1000 справ. максимум (залежить від базису часу) |
||
|
Частина. дискрет. у реал. часу |
Макс.: 2GSa/s |
||
|
Екв. частота дискретизації |
100GSa/s максимум для всіх моделей |
||
|
Довжина запису |
Макс. : 2M пікселів |
||
|
Режим захоплення |
Нормальний, Усереднення, Виявлення піку, Поодинока послідовність |
||
Виявлення піку |
2ns (типово) |
||
|
Усереднення |
Вибір від 2 до 256 |
||
|
X-Y РЕЖИМ |
X-вісь вхід |
Канал 1; Канал 3* (*: тільки для 4-кан. моделей) |
|
|
Y- вісь вхід |
Канал 2; Канал 4* (*: тільки для 4-кан. моделей) |
||
|
Зрушення фазою |
±3° на 100kHz |
||
|
КУРСОРИ І ВИМІРЮВАННЯ |
Курсори |
Доступні Амплітуда, Час, Стробування (Gating); Одиниці: Секунди (s), Hz (1/s), Фаза (градуси), Співвідношення (%) |
|
|
Автоматичні виміри-я |
36 наборів: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width , -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase |
||
|
Функція панелі керування-я |
Курсорні виміри |
||
|
Авто частотомір |
6 розрядів, діапазон від 2Hz хв. до номінальної смуги частот |
||
|
Автоналаштування |
Одна кнопка, автоматичне налаштування всіх каналів для вертикальної, горизонтальної та тригерної систем, зі скасуванням Autoset |
||
|
Збереження налаштувань |
20 наборів |
||
|
Збереження сигналів |
24 набори |
||
|
СИСТЕМА ДИСПЛЕЮ |
Тип TFT РКІ |
8" TFT РКІ SVGA кольоровий дисплей (світлодіодне підсвічування) |
|
|
Роздільна здатність дисплея |
800 по горизонталі x 600 по вертикалі пікселів (SVGA) |
||
|
Інтерполяція |
Sin(x)/x & Еквівалентний час вибірки |
||
|
Відображення сигналу |
Крапки, Вектори, Змінне післясвічення (16ms~10s), Нескінченне післясвічення |
||
|
Швидкість поновлення |
80000 сигналів за секунду, максимум |
||
|
Відображення |
Режим відображення: YT; XY |
||
|
Сітка дисплея |
8 x 10 поділів |
||
|
ІНТЕРФЕЙС |
RS-232C |
DB-9 роз'єм "тато" |
|
|
USB порт |
USB 2.0 повношвидкісний хост-порт, USB 2.0 повношвидкісний порт-пристрій |
||
|
Ethernet порт (LAN) |
RJ-45 роз'єм, 10/100Mbps з HP Auto-MDIX (опція) |
||
|
SVGA відео порт |
SVGA вихід (опція) |
||
|
GPIB |
GPIB модуль (опція) |
||
|
Go/NoGo BNC |
5V Max/10mA TTL вихід із відкритим колектором |
||
|
Кенсінгтонський замок |
Слот безпеки на задній панелі під стандартний Кенсінгтонський замок |
||
|
ЛОГІЧНИЙ АНАЛІЗАТОР (ОПЦІЯ) |
Частота дискретизації |
500MSa/s |
|
|
Смуга пропускання |
200MHz |
||
|
Довжина запису |
2M максимум |
||
|
Вх. канали |
16 цифрових (D15 - D0) або 8 цифрових (D7~D0) |
||
|
Тип тригера |
Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART), Parallel |
||
|
Пороги |
Четвірки-D0~D3 D4~D7. . . . порогів D8~D11*, D12~D15* (*: тільки для DS2-16LA) |
||
|
Вибір порогів |
TTL, CMOS, ECL, PECL, заданий користувачем |
||
|
Похибка порогів |
±100mV |
||
|
Діап. користуються. порогів |
±10V |
||
|
Макс. вх. напруга |
±40V |
||
|
мін. розмах напруги |
±500mV |
||
|
Вх. Імпеданс |
101KΩ навантаження пробника 8 pF |
||
|
Верт. дозвіл |
1 біт |
||
|
РОБОЧІ УМОВИ |
Температура |
0 C ~ 50 C, Відносна вологість ≤80% при 40°С або нижче; ≤45% при 41С~50С |
|
|
ЖИВЛЕННЯ |
Напруга живлення |
AC 100V ~ 240V, 48Hz ~ 63Hz, автовибір |
|
|
РІЗНЕ |
Багатомовне меню |
Є |
|
|
Допомога онлайн |
Є |
||
|
Годинник |
Час та дата, надається дата/час для збережених даних |
||
|
РОЗМІРИ & ВАГА |
380(Ш) X 220(В) X 145(Г) мм, Прибл. 4.2 кг |
||
ІНФОРМАЦІЯ ДЛЯ ЗАМОВЛЕННЯ

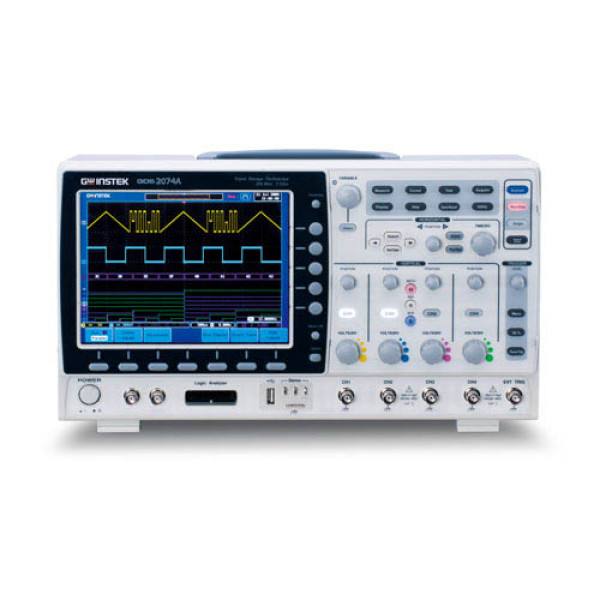

GDS-2074A 70MHz, 4-кан. цифровий пам'ятний осцилограф
ПРИЛАДДЯ
- Короткий посібник,
- Посібник користувача CD x 1
- Кабель живлення x 1
- GTP-070B-4 :70MHz (10:1/1:1) Пасивний пробник, що перемикається, для GDS-2072A/2074A (один на канал)
- GTP-150A-2 :150MHz (10:1/1:1) Пасивний пробник, що перемикається, для GDS-2102A/2104A (один наканал)
- GTP-250A-2 :250MHz (10:1/1:1) Пасивний пробник, що перемикається, для GDS-2202A/2204A (один на канал)
- GTP-350A-2 :350MHz (10:1/1:1) Пасивний пробник, що перемикається, для GDS-2302A/2304A (один на канал)
ОПЦІЇ
DS2-LAN Ethernet і SVGA вихід
DS2-16LA 16-кан. логічний аналізатор:
16-кан. карта (GLA-16)
16-кан. пробник (GTL-16LA)
DS2-GPIB GPIB інтерфейс
DS2-FGN DDS функціональний генератор
DS2-08LA 8- кан. логічний аналізатор:
8-кан. карта (GLA-08)
8-кан. пробник (GTL-08LA)
AFG-125 25MHz 1-кан. USB модуль – генератор довільних функцій
AFG-225 25MHz 2-кан. USB модуль – генератор довільних функцій
ОПЦІОНАЛЬНІ ПРИЛАДДЯ
|
GTL-08LA 8-кан. пробник лог. аналізатора GTL-16LA 16-кан. пробник лог. аналізатора GLA-08 8-кан. картка лог. аналізатора GLA-16 16-кан. картка лог. аналізатора GRA-420 Панель адаптера стійки GAK-003 50 адаптер імпедансу DS2-FH1 Відсік для дод. модуль & USB кабель тип A - A/B GSC-008 М'яка сумка для перенесення GTL-232 RS-232C кабель, 9-конт., F-F тип, нуль-модем, 2000мм GTL-246 USB-кабель, USB 2.0 A-B тип, 1200mm GTL-248 GPIB кабель, подвійний екран, 2000мм GTL-251 USB-GPIB адаптер, GPIB-USB-HS, USB 2.0 соотв. високошвидкісного USB, 2000mm |
GDB-03 Осцилограф. навчально-тренувальний комплект GCP-005 Пробник струму, 40Hz ~ 1kHz, 5A GCP-020 Пробник струму, DC ~ 100KHz, 10A GCP-100 Пробник струму, 40Hz ~ 10KHz, 20A GCP-1030 Пробник струму DC ~ 100MHz, 30Arms GCP-206P Пробник струму - Іст. харчування, 2-кан. іст. живлення для GCP-530/1030 GCP-245P Пробник струму - Іст. харчування, 4-кан. іст. живлення для GCP-530/1030 GCP-530 Пробник струму, DC ~ 50MHz, 30Arms GDP-025 Диф. пробник, 25MHz, високовольтний GDP-050 Диф. пробник, 50MHz, високовольтний GDP-100 Диф. пробник, 100MHz, високовольтний GTP-033A Осциллограф. пробник, 35MHz 1:1 пасивний, BNC(P/M) |
СКАЧУЄТЬСЯ БЕЗКОШТОВНО
- ПЗ для ПК FreeWave
- драйвери USB; LabView
