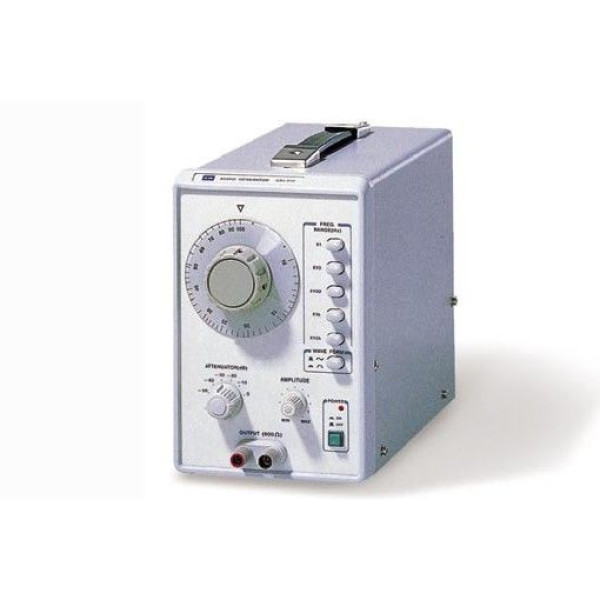

GAG-809 - це зручне рішення для генерації низькочастотних (<1MHz) сигналов, особенно для аудио диапазона. Интуитивно понятный и простой интерфейс панели с лимбом, ручками и кнопками обеспечивает быструю настройку частоты и амплитудыдля различных диапазонов. Генерация сигналов прямоугольной формы охватывает и цифровые приложения в дополнение к традиционным аналоговым, где используются синусоидальные сигналы. Минимальный уровень искажений, особенно в аудио диапазоне: коэффициент искажения 0.02% или менее для 500Hz–20kHz. Вход сигнала внешней синхронизации обеспечивает взаимодействие с другими измерительными устройствами.
).ОСОБЛИВОСТІ
- Діапазон частот 10Hz~1MHz
- 6-ступінчастий вих. атенюатор
- Функція EXTSYNC (Зовнішня синхронізація)
Немає питань про даний товар, станьте першим і задайте своє питання.
|
ХАРАКТЕРИСТИКИ |
|
|
СИНУСІЙНИЙ СИГНАЛ |
|
|
Діапазон частот Індикатор частоти Похибка частоти Вих. напруга Частотний відгук (АЧХ) Коеф. спотворень |
10Hz~1MHz, 5 діапазонів Лімб ±5% + 1Hz (на х10 х100) 5Vrms (600Ω навантаження) 10Hz~1MHz:±0.5dB (на 600Ω навантаженні) Опорна частота (1kHz) 500Hz~20kHz: : ≤0.1% 100Hz~100kHz: ≤0.3% (x10 діап. для 100Hz, x1k діап. для 100kHz) 50Hz~200kHz: ≤0.3% 20Hz~500kHz: ≤0.5% 10Hz~1MHz: ≤1.5% |
|
ПРЯМОКУТНИЙ СИГНАЛ |
|
|
Вих. напруга Викид Час наростання & спаду Коеф. заповнення |
≥10Vpp (без навантаження) ≤2% (на 1kHz, макс. вихід) <200ns 50%±5% |
|
ЗОВНІШНЯ СИНХРОНІЗАЦІЯ |
|
|
Діапазон синхронізації Макс. допустимий вхід Вх. Імпеданс |
±1%/Vrms 15V (DC + AC пік) 15kΩ |
|
ВИХІД |
|
|
Вих. Імпеданс Вих. атенюатор |
600Ω 0 -10 -20 -30 -40 -50 dB 6 діап. (похибка ±1dBна 600Ω навантаженні) |
|
ЖИВЛЕННЯ |
|
|
AC 100/120/220/230V±10%, 50/60Hz |
|
|
РОЗМІРИ & ВАГА |
|
|
130 (Ш) х 210 (В) х 292 (Г) mm, Прибл. 3 кг |
|
ІНФОРМАЦІЯ ДЛЯ ЗАМОВЛЕННЯ
GAG-809 1MHz Генератор низькочастотний
ПРИЛАДДЯ
- Посібник користувача х1
- Кабель живлення х1
- Тестовий кабель GTL-103х1
