ІПІ-10 - Вимірювач діелектричних втрат
Модель: IPI-10
Виробник: Украина
58 482.00 грн.
Без податку: 58 482.00 грн.
Опис

Вимірювач параметрів ізоляції "ІПІ-10" це дводіапазонний вимірювач параметрів ізоляції та призначений для вимірювання тангенсу кута діелектричних втрат tgδ та ємності високовольтної ізоляції С.

Використовується при технічному обслуговуванні, ремонті, налагодженні, випробуваннях різних енергетичних об'єктів як на місці їх встановлення, так і в умовах лабораторій, а також для вимірювання тангенсу кута діелектричних втрат та ємності різних електроізоляційних матеріалів.

Опис

Вимірювання тангенсу кута діелектричних втрат та ємності високовольтної ізоляції

Вимірник параметрів ізоляції високовольтний «ІПІ-10» призначений для вимірювання тангенсу кута діелектричних втрат tgδ та ємності високовольтної ізоляції (зокрема рідких діелектриків) при технічному обслуговуванні, ремонті, налагодженні, випробуваннях різних енергетичних об'єктів як на місці їх встановлення, так і лабораторій при напрузі змінного струму 1-10 кВ.

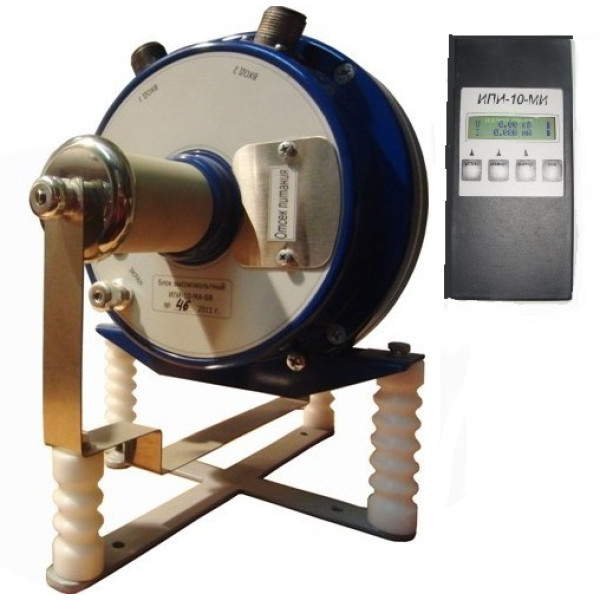

До складу ІПІ-10 входять високовольтний блок ІПІ-10-БВ, блок індикації ТАНГЕНС-МІ та високовольтне джерело випробувальної змінної напруги.

Особливості ВИМІРЮВАЧА ІПІ-10:
• Вимірюваний діапазон ємності - від 10 пФ до 5 мкФ;
• вимірюваний діапазон tgδ - (5 * 10 -4 03);
• висока точність вимірювань tgδ (± (2*10 -4 + 0.01*tg δ );
• безпека в роботі (зв'язок між високовольтним блоком та блоком індикації проводиться по радіоканалу на відстань 5-10 м);
• висока перешкодозахищеність (є можливість вимірювання параметрів об'єкта на частоті 54Гц);
• виняткова простота та зручність управління, що не потребує високої кваліфікації оператора;
• компактність;
• невисока вартість

Теги: 03724, ИПИ-10

Питання та відповіді

Немає питань про даний товар, станьте першим і задайте своє питання.

Технічні характеристики

докладний опис ІПІ-10

Перший діапазон "ВХІД 1"

Діапазон вимірювань тангенсу кута діелектричних втрат *

від 5 . 10 -4 до 03

Межа допустимої абсолютної основної похибки при вимірюванні тангенсу кута діелектричних втрат для всього діапазону
вимірювання ємності при частоті випробувальної напруги:
- 50 Гц
- 54 Гц

+ (05 пФ +003 Сх)
+ (1 . 10 -3 + 013 tgδ)

Діапазон вимірювання ємності при випробувальній напрузі, пФ:
– 5 кВ
- 10кВ

від 50 до 60000
від 25 до 30 000

Діапазон робочої напруги, кВ

від 1 до 10

Межа допустимої відносної похибки при вимірі середньоквадратичної напруги на частоті 50 і 54 Гц, %

+ 3

*- Вимірювач робить перерахунок тангенса кута діелектричних втрат, виміряного на частоті 54 Гц до частоти 50 Гц.

Другий діапазон "ВХІД 2"

Діапазон вимірювань тангенсу кута діелектричних втрат

від 1 . 10 -3 до 03

Межа допустимої абсолютної основної похибки при вимірі
тангенса кута діелектричних втрат для всього діапазону вимірювання
ємності при частоті випробувального напруження:
- 50 Гц

- 54 Гц


+ (1 . 10 -3 + 01 tgδ)
не нормується

Діапазон вимірювання ємності при випробувальній напрузі, пФ:
– 5 кВ

- 10кВ


від 30 000 до 15 · 10 6
від 60 000 до 3 · 10 6

Діапазон робочої напруги, кВ

від 1 до 10

Межа допустимої відносної похибки при вимірюванні середньоквадратичної напруги на частоті 50 і 54 Гц, %

+ 3

Середнє напрацювання на відмову для робочих умов застосування не менше, ніж

4000

Тривалість роботи вимірювача При ємності батарей 1800 мА·год,
становить не менше, ніж

8

Середній термін служби вимірювача – не менше, років

8

Габаритні розміри, мм
- Блок високовольтного ІПІ-10-БВ
- блоку індикації ІПІ-10МІ

Ø240х300
90х186х42

Маса, кг
- Блок високовольтного ІПІ-10-БВ
- блоку індикації ІПІ-10МІ

3
03

Комплектація

КОМПЛЕКТ ПОСТАВКИ ВИМІРЮВАЧА ІПІ-10

Найменування

Позначення

Кількість

Блок високовольтний

ІПІ-10-БВ

1

Блок індикації

ІПІ-10МІ

1

Зарядний пристрій

9-12В
300-900 мА

2

Підставка ізоляційна

ПІ-10

1

Комплект кабелів вимірювальних:

ІЧ-1
ІЧ-30

15 м
30 м
