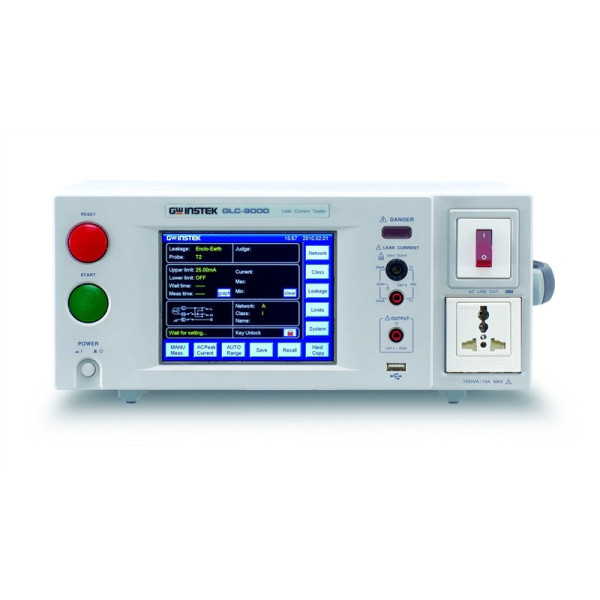

GLC-9000 застосовується для проведення випробувань струму витоку (або так званого дотику струму) на електричному обладнанні загального призначення (IEC 60990). Цей тестер використовує дев'ять вимірювальних схем (званих вимірювальними пристроями) для моделювання людського тіла, тоді як обладнання, що тестується (EUT), проводить випробування струму витоку відповідно до конкретних стандартів або правил, таких як IEC, UL, JIS і т.д.
GLC-9000 має зручну велику сенсорну TFT РК-панель для конфігурації системи, а також для одночасного відображення налаштувань та результатів вимірювання. Крім того, є 50 встановлених умов тестування, які відповідають IEC60990 та іншим стандартам для загального електроустаткування, та можуть бути викликані для скорочення часу налаштування. До того ж, для налаштувань користувача доступні 30 порожніх блоків пам'яті.
У режимі Meter (вимірювач) GLC-9000 використовує термінал (T1 /T2) для вимірювання напруги подібно до звичайного вольтметра. При вимірюванні напруги можна використовувати функцію SELV (безпечна наднизька напруга) для визначення значення напруги між точками вимірювання, що перевищує уставку SELV.
ОСОБЛИВОСТІ
- Призначений для загальних електровимірювань струму витоку
- Сенсорна панель з кольоровим РК-дисплеєм
- 9 різних схем виміру для імітації опору людського тіла
- 50 встановлених умов тестування згідно з IEC 60990 ; 30 блоків пам'яті для налаштувань користувача
- 8 різних типів струму витоку
- Вимірювач із функцією SELV/CONV
- Верхній & нижній пороги для оцінки PASS/FAIL (річний/негідний)
- Режими вимірювання струму витоку: DC/AC/AC+DC/ACPeak
- Різні стандартні інтерфейси: RS-232/GPIB/USB Host & Device/EXT I/O
ЗАСТОСУВАННЯ
- Виробниче тестування
- Дослідження та розробки
- Перевірка якості
Немає питань про даний товар, станьте першим і задайте своє питання.
| Діапазони | Діапазон виміру | Роздільна здатність | Похибка | ||
|---|---|---|---|---|---|
| DC | |||||
| 25.00 мA | 5.00 мA ~ 25.00 мA | 10 мкA | ±(0.2%rdg+3dgt) | ||
| 5.000 мA | 0.500 мA ~ 5.000 мA | 1 мкА | ±(0.2%rdg+3dgt) | ||
| 500.0 мкA | 50.0 мкA ~ 500.0 мкA | 0.1 мкА | ±1.0%fs | ||
| 50.00 мкA | 4.00 мкA ~ 50.00 мкA | 00. мкА | ±1.0%fs | ||
| АС чи АС +DC | 10 Гц | ||||
| 25.00 мА | 5.00 мA ~ 25.00 мA | 10 мкА | ±(2.0%rdg+6dgt) | ±(2.0%rdg+10dgt | ).|
| 5.000 мА | 0.500 мA ~ 5.000 мA | 1 мкА | ±(2.0%rdg+6dgt) | ±(2.0%rdg+10dgt) | |
| 500.0 мкА | 50.0 мкA ~ 500.0 мкA | 0.1 мкА | ±(2.0%rdg+6dgt) | ±(2.0%rdg+10dgt) | |
| 50.00 мкА | 4.00 мкA ~ 50.00 мкA | 0.01 мкА | ±2.0%fs | ±2.0%fs | |
| AC PEAK | |||||
20Hz | 1kHz | | ||||
| 75.0 мA | 10.0 мA ~ 25.0 мA | ±(2.0%rdg+2dgt) | ±(5.0%rdg+10dgt) | ||
| 10.00 мA | 1.00 мA ~ 10.00 мA | ±(2.0%rdg+2dgt) | ±(5.0%rdg+10dgt) | ||
| 1.000 мA | 500 мкA ~ 1.000 мA | 1 мкA | ±2.5%fs | ±5.0%fs | |
| 500.0 мкA | 40.0 мкA ~ 500.0 мкA | 0.1 мкA | ±4.0%fs | ±5.0%fs | |
| EUT | |||||
| напруга | 300 В | 85 ~ 300 В | 0.1 У | ±(2%rdg+10dgt) | |
| Струм | 10 A | 0.5 A ~ 10 A | 0.1 A | ±(2%rdg+5dgt) | |
| Режим виміру | |||||
| AC/DC | 10.0 ~ 300.0 | 0.1 У | ±(3%rdg+2) | ||
| AC+DC | 10.0 ~ 300.0 | 0.1 У | ±(3%rdg+2) | ||
| AC Peak | 15.0 ~ 430.0 У | 0.1 У | ±(3%rdg+2) | ||
| ІНТЕРФЕЙС | |||||
| RS-232C, GPIB, USB Host & Device, EXT I/O | |||||
| ДЖЕРЕЛА ЖИВЛЕННЯ | |||||
| Для GLC-9000: AC 100 В/120 В/220 В/230±10%, 50/60 Гц Для EUT: AC 85 ~ 250 В, 50/60 Гц | |||||
| Габарити та вага: | |||||
| 330x150x 350 мм; 5 кг | |||||
ІНФОРМАЦІЯ ДЛЯ ЗАМОВЛЕННЯ
GLC-9000 Тестер струму витоку
КОМПЛЕКТАЦІЯ
- Посібник x 1
- Шнур живлення x 2
- Змін. дроти (GTL-207) x 2
- CD x1 (Повне керівництво),
- Крокодили (GLC-01) x 4 (Червоний x 2/Чорний x 2),
- Фольговий зонд (GLC-02) х 1
ДОДАТКОВІ ПРИЛАДДЯ
- GTL-232 RS-232C Кабель
- GTL-240 USB Кабель, USB 2.0 AB-Type (L Type), 1200mm
- GTL-246 Кабель USB, USB 2.0 A-B TYPE CABLE, 4P
- GTL-248 GPIB Кабель (2.0m)
