Серія "C 100"
Серія струмових кліщів "C100" включає тринадцять моделей, які мають усі переваги старої серії струмових кліщів "C30", і в той же час мають значні вдосконалення, особливо в галузі безпеки, відповідності до вимог ергономіки, мають покращені робочі характеристики:
• можливість вимірювання струму до 1000 A, чудова метрологія, висока точність вимірювань, хороша лінійність, симетричне намотування витків котушок для мінімального фазового зсуву, маятникова система регулювання для магнітних елементів, вимірювання на провідниках діаметром до 52 мм, крім цього, деякі моделі мають ”- металевий магнітний сердечник для використання струмових кліщів з ватметром.
• Моделі даної серії відрізняють передовий дизайн, - форма струмових кліщів, що відповідає вимогам ергономіки, спеціальні заглиблення для пальців на ручці, напівавтоматична система розкриття захватів (запатентована).
• Відповідаю стандарту безпеки IEC 1010 600В cat. III (для промисловості та зв'язку). Корпус має спеціальну поверхню, що не ковзає. Перелічені унікальні технології та якість виготовлення забезпечують найкращі можливості для вимірювання без жодних складнощів.
Токові кліщі серії "C100" сумісні з різними вимірювальними приладами (мультиметрами, ватметрами, пристроями, що реєструють, осцилографами) і призначені для вимірювання будь-яких змінних струмів з відповідним ступенем безпеки та без необхідності розриву електричного ланцюга.
Немає питань про даний товар, станьте першим і задайте своє питання.
Дані моделі струмових кліщів серії 1000 A AC дають можливість легкої візуалізації та вимірювання кривих «струму». Дані кліщі підходять для будь-якого осцилографа, оскільки вони мають коаксіальний провід з BNC-роз'ємом. Вони виробляють сигнал мВ прямо пропорційно вимірюваному струму. Данімоделі пропонують три варіанти чутливості.
подібний опис | Технічні характеристики | |||
| Діапазон виміру струму |
01 A30 A peak 1 A300 A peak 1 A2000 A peak |
||
| Смуга пропускання | Від 10 Гц до 100 кГц (мінус 3дБ) | ||
| Похибка | Діапазон 10 А | ||
| 01 05 A |
0105 A |
||
| 052 A | |||
| 210 A | |||
| 1012 A | |||
| Діапазон 100 А | |||
| 01…5 А |
≤ 2% + 5 мВ |
||
| 520 А | |||
| 20100 А | |||
| 100120 А | |||
| Діапазон 1000 А | |||
| 150 A | ≤ 1% + 1 мВ | ||
| 50200 А | |||
| 2001000 А | |||
| 10001200 А | |||
| Опір навантаження | ≥ 1 МОм та ≤ 47 пФ | ||
| Робоча напруга | 600 У середньокв | ||
| Робоча температура | від мінус 10 ° до плюс 50 ° C | ||
| Максимальне розкриття захватів |
53 мм, напівавтоматична система розкриття захоплень (запатентована) |
||
| Габаритні розміри | 216 x 111 x 45 мм | ||
| Вага | 550 г | ||
| Вихід |
2 м Коаксіальний провід із ізольованим BNC-роз'єм. |
||

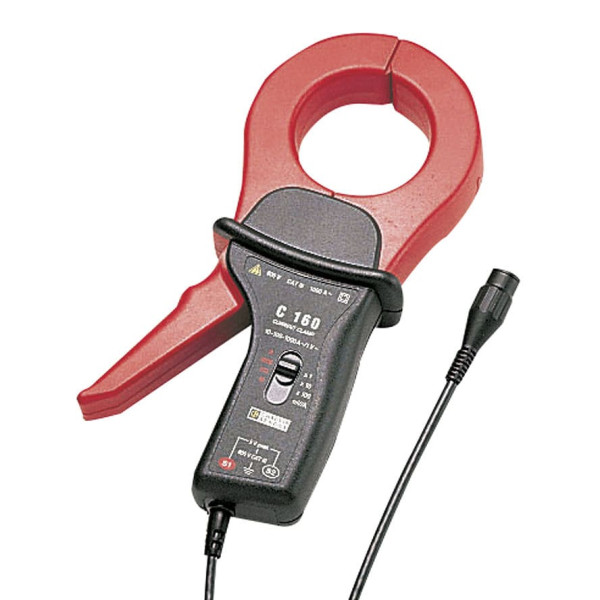

Токові датчики-кліщі змінного струму для осцилографа Модель C160 з посібником з експлуатації
