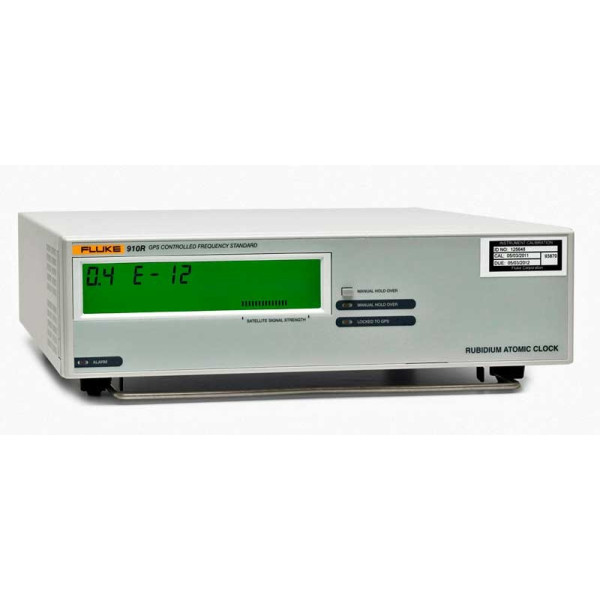

Fluke 910/910R - Стандарт частоти
Модель: Fluke 910
Виробник: Fluke
354 714.00 грн.
Без податку: 354 714.00 грн.
Опис

Перший ультрастабільний стандарт частоти, синхронізований GPS , З повним простеженням

GPS-синхронізовані еталони частоти 910 і 910R видають прецизійні еталонні сигнали частоти та часу. Широкий вибір варіантів підключення дозволяє встановлювати, стежити та керувати ними практично з будь-якого розташування. Обидві моделі мають довготривалу стабільність частоти завдяки прийому сигналів від цезієвих еталонів, вбудованих у систему супутників GPS, а також забезпечують стабільність на коротких інтервалах часу від вбудованого термостатованого кварцового генератора (OCXO) або рубідієвого еталона (Rb).

Обидві моделі 910 і 910R – це повністю простежувані та надзвичайно точні еталони частоти, які ідеально підходять для використання як еталони частоти для різних застосувань, включаючи телекомунікації, калібрування та автоматичні тестуючі системи.

Теги: GPS-89, Fluke

Питання та відповіді

Немає питань про даний товар, станьте першим і задайте своє питання.

Технічні характеристики
Загальні характеристики
Режими роботи
Disciplined Mode (Режим навчання): Відхилення частоти внутрішнього опорного генератора від частоти GPS-сигналу використовується для безперервного регулювання генератора (навчання). Підсумкове зміщення частоти та дані регулювання зберігаються в ПЗУ кожні 24 години, щоб забезпечити можливість роздрукування запису простежуваності. Фактичне зміщення частоти (середнє значення на інтервалі 24 години) обчислюється та відображається на передній панелі.
Hold-over Mode (Режим ручної затримки): Внутрішній генератор не регулюється. Цей режим зазвичай автоматично вводиться без прийнятного GPS-сигналу. Цей режим також можна вибрати вручну за допомогою активації клавіші Manual Hold-Over (Ручна затримка). Якщо Manual Hold-Over (Ручна затримка) задається при отриманні прийнятного GPS-сигналу, фактичне зміщення частоти обчислюється, відображається та зберігається в ПЗП кожні 24 години
Стабільність частоти – фіксується для GPS 910R (GPS – Rb)
Зміщення частоти (загалом за 24 год) <1x10 -12 *
Короткочасне (відхилення Аллана): <1 x 10 -12 (t = 100 с)
<3 x 10 -12 (t = 100 с)
<1 x 10 -11 (t = 10 с)
<3 x 10 -11 , (t = 1 с)
Розігрів (25 ° C): 20 хвилин. зафіксувати
*При температурах 23 + 3 °C
Стабільність частоти фіксується для GPS 910 (GPS-OCXO)
Зміщення частоти (загалом за 24 год) <1x10 -12 *
Короткочасне (відхилення Аллана): <1 x 10 -12 (t = 100 с)
<3 x 10 -12 (t = 100 с)
<1 x 10 -11 (t = 10 с)
<3 x 10 -11 , (t = 1 с)
Розігрів (25 ° C): 20 хвилин. зафіксувати
*При температурах 23 + 3 °C
Стабільність частоти – затримка пристрою 910R
(GPS-Rb)
Погіршення показників з часом/24 год <2 x 10 -12 (типове значення)
Погіршення показників зічасом/місяць <5 x 10 -11
Температура (від 0 до 50 °C) <3 x 10 -10
Температура (23 ± 3 °C): <2 x 10 -11 (типове значення)
Короткочасне (відхилення Аллана): <3 x 10 -12 (t = 100 с)
Стабільність частоти – затримка пристрою 910
(GPS-OCXO)
Погіршення показників з часом/24 год <3 x 10 -10
Погіршення показників з часом/місяць <3 x 10 -9
Температура (від 0 до 50 °C) <2,5 x 10 -9
Температура (23 ± 3 °C): <4 x 10 -10 (типове значення)
Короткочасне (відхилення Аллана): <1 x 10 -11 (t = 100 с)
<5 x 10 -12 (t = 10 с)
<5 x 10 -12 (t = 1 с)
Розігрів (25 ° C) 10 хвилин до 5 х 10 -9
Фоновий шум – 910R
Зміщення Фазовий шум
1 Гц: -80 дБн/Гц (типове значення)
10 Гц: -90 дБн/Гц (типове значення)
100 Гц: -130 дБн/Гц (типове значення)
1 кГц: -140 дБн/Гц (типове значення)
10 кГц: -140 дБн/Гц (типове значення)
100 кГц: -145 дБн/Гц (типове значення)
Фоновий шум – 910
Зміщення Фазовий шум
1 Гц -100 дБн/Гц (типове значення)
10 Гц -120 дБн/Гц (типове значення)
100 Гц -130 дБн/Гц (типове значення)
1 кГц -135 дБн/Гц (типове значення)
10 кГц -135 дБн/Гц (типове значення)
100 кГц -135 дБн/Гц (типове значення)
Еталонні вихідні сигнали (BNC)
10 МГц: синусоїда, 05 У порівн. кв. на 50 Ом
5 МГц: синусоїда, 05 У порівн. кв. на 50 Ом
2048 МГц (опція 75): +/–12 В +/–10 % на 75 Ом (G.703:10)
1 мільйонна частка: рівні ТТЛ ІВ; низький < 0,4 В, высокий > 2 В на навантаженні 50 Ом
Імпульсний вихід (опція 75): рівні ТТЛ ІВ; низький < 0,4 В, высокий > 2 В на навантаженні 50 Ом
5 додаткових виходів на 10 МГц (опція 70)
Див. вище специфікацію для 10 МГц
Декілька еталонних вихідних сигналів (опція 71)
Вихідні сигнали у вигляді синусоїди: 10 5 1 і 01 МГц > 1 порівн. кв.на 50 Ом
Імпульсний вихід: 01 МГц; >3 Впик-пік на 50 Ом. 0 В = LO <0,8 В, 3 В
Виходи 10 МГц та 5 МГц та 2048 МГц (опція 72)
Стабільність частоти: Див. специфікації щодо стабільності частоти для пристроїв 910 та 910R
5 додаткових виходів із частотою 13 МГц (опція 73)
Імпеданс: 50 Ом
Вихідний сигнал: ТТЛ (симетричний)
Типові рівні 50fn Ом Висока напруга: 235 В
Низька напруга: 0 В
Час наростання: від 10 до 90%: 2 нс
Джіттер: < 0,01 единичного интервала
Довготривала стабільність: Така сама, як головний стандарт
Вихідний сигнал 1 імпульс/с (прив'язаний до GPS)
Коефіцієнт заповнення: Прибл. 20%
Джіттер: <60 нс ср. кв. относительно UTC или GPS (устойчивое положение, SA вкл.)
Імпульсний вихід
(Опція 75)
Частота встановлюється задопомоги, що входить до комплекту програми для ПК
Частота, що вибирається: 1/(N x 10-7) Гц, N - ціле число
Заводська установка за замовчуванням: 1 Гц
Коефіцієнт заповнення: 50%
Джіттер: <500 пс ср. кв.
Стабільність частоти: Див. специфікації щодо стабільності частоти для пристроїв 910 та 910R
Інтерфейс Ethernet
(Опція 76)
Порт зв'язку: Роз'єм: RJ45
Протокол: 10Base-T
Буферне ОЗП: 1 кбіт
Порт конфігурації: Роз'єм: Dsub9 RS232
Внутрішнє сховище даних
24 год частотне усунення: 2-річні дані, ПЗП
Дані регулювання: 2-річні дані, ПЗП
Елементи керування
Ручний
Затримка: 		Забороняє автоматичне GPS-регулювання та ініціює роботу із затримкою. Це дозволяє підвищити короткочасну стабільність, коли внутрішній рубідієвий або OXXO-еталон вільно працює без введення будь-яких поправок з боку системи моніторингу GPS
Світлодіодні індикатори –
Прив'язані до GPS
ВКЛ.: Режим навчання
ВИКЛ.: Режим затримки
Світлодіодні індикатори –
Сигнал тривоги
ВКЛ.: Про стан тривоги повідомляє апаратна частина приладу. Пояснювальний текст розміщується в області дисплея, що складається із 7 сегментів.
ВИКЛ.: Нормальна робота
Світлодіодні індикатори – Ручна затримка
ВКЛ.: Ініційований режим затримки. Якщо сигнал GPS надійний, відображається 24-годинний зсув частоти. В іншому випадку з'являється «-----»
ВИКЛ.: Автоматичний вибір режиму навчання або ручної затримки в залежності від стану Locked to GPS (Прив'язка до GPS)
