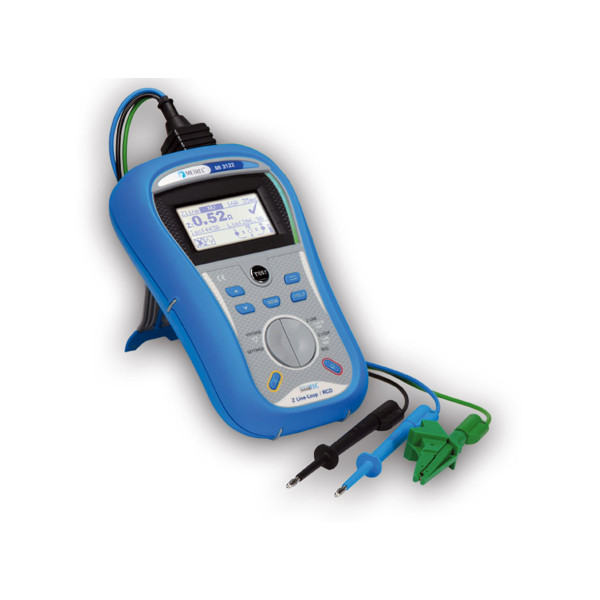

Вимірювач MI 3122 SMARTEC Z Line-Loop/RCD спеціально розроблений для тестування ланцюгів, що знаходяться під напругою. Прилад оснащений вбудованою таблицею характеристик запобіжників, можливістю тестування ПЗВ для оцінки результатів випробувань. Система онлайн моніторингу напруги дозволяє оператору контролювати те, що відбувається одночасно з рівнем напруги за трьома фазами в режимі реального часу. Два світлодіодні індикатори – яскраво-червоний (PASS) та зелений (FAIL)-, а також екрани довідки для кожного вимірювання роблять прилад простим та легким у користуванні. Усі результати випробувань можуть бути швидко збережені та завантажені за допомогою додаткового програмного забезпечення A 1291 EuroLink PRO або A 1290 EuroLink PRO Plus на комп'ютер для оцінки та підготовки професійних звітів після тестування. Прилад MI 3122 SMARTEC Z Line-Loop/RCD виконує тестування ПЗВ, повного опору лінії/контуру, змінної напруги, частоти та послідовності чергування фаз відповідно до вимог EN 61557 стандарту
ВИМІРЮВАЛЬНІ ФУНКЦІЇ: • Вимірювання повного опору лінії; • Вимірювання повного опору контуру; • Вимірювання повного опору контуру з блокуванням відключення ПЗВ (функція Trip Lock RCD); • Середньоквадратичні значення напруги та частоти (TRMS); • Послідовність чергування фаз; • Тестування ПЗВ (стандартних та селективних, типи AC, A).
ВІДМІТНІ ОСОБЛИВОСТІ: • Екрани довідки: Прилад поставляється з вбудованим ераном довідки для прив'язки до сайту. • Світлодіодні Pass/Fail індикатори: два світлодіодні індикатори для PASS (відповідає) /FAIL (не відповідає) оцінки результатів тестування розташовані по обидва боки від рідкокристалічного дисплея. • Вбудована таблиця характеристик запобіжників: для автоматичної оцінки ефективності застосування запобіжника при вимірюванні повного опору лінії/контуру. • Контроль рівня напруги в оперативному режимі (поточний online-контроль): відстежує всі 3 напруги в режимі реального часу. • Завантаження: завантаження через інтерфейс RS232 або USB кабель безпосередньо на ПК за допомогою опціонального програмного забезпечення. • Можливість оновлення: якщо зміни відбуваються, то в прошивку приладу можуть бути внесені оновлення відповідно до дати оновлення. • Функція блокування відключення ПЗВ (Trip Lock) (функція Zs (RCD)): Вимірювання повного опору контуру проводиться без вимкнення ПЗВ. • Вбудований зарядний пристрій та акумулятори: тестер має вбудовані ланцюги зарядки та постачається в комплекті з набором NiMH акумуляторів. • RCD auto: Автоматична процедура тестування ПЗВ значно скорочує час проведення випробувань. • Простота в користуванні: великий яскравий РК екран і великі кнопки дозволяє легко та просто користуватися приладом (навіть урукавичках). • Магнітний тримач: магніт для кріплення вимірювача на металевих поверхнях дозволяє звільнити руки.
ОБЛАСТЬ ЗАСТОСУВАННЯ: • Тестування побутових та промислових мереж, що знаходяться під напругою; • Тестування однофазних, трифазних TT та TN систем.
Немає питань про даний товар, станьте першим і задайте своє питання.
| Технічні характеристики | ||
| Діапазон | Роздільна здатність | Похибка |
| Тестування ПЗВ | ||
| I∆N: 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A | ||
| - Коефіцієнт масшатабірів. для I∆N | ||
| x 0.5; x 1; x 2; х 5 | ||
| - Напруга дотику UC | ||
|
00 В … 199 В 200 В … 999 В |
01 01 |
(-0%/+15%) ВЕРХ ± 10 емр (-0%/+15%) ІВ |
| Струм відключення | ||
|
(02 … 11) x I∆N (AC Тип) (02 … 15) x I∆N (A Тип, I∆N ≥ 30 мA) (02 … 22) x I∆N (A Тип, I∆N < 30 мA) |
005 x I∆N 005 x I∆N 005 x I∆N |
± 01x I∆N ± 01x I∆N ± 01x I∆N |
| - Час відключення | ||
|
00 мсек … 400 мсек 00 мсек … макс, час |
01 мсек 01 мсек |
±1 мсек ±3 мсек |
| Повний опір контуру | ||
|
000 Ом … 999 Ом 100 Ом … 999 Ом 100 Ом … 999 Ом 100 кОм … 999 кОм |
001 Ом 01 Ом 1Ом 10 Ом |
± (5 % ІВ + 5 емр) ± (5 % ІВ + 5 емр) ± 10% ІВ ± 10% ІВ |
| Повний опір лінії | ||
|
000 Ом … 999 Ом 100 Ом … 999 Ом 100 Ом … 999 Ом 100 кОм … 999 кОм |
001 Ом 01 Ом 1Ом 10 Ом |
± (5 % ІВ + 5 емр) ± (5 % ІВ + 5 емр) ± 10% ІВ ± 10% ІВ |
| Повний опір лінії | ||
|
000 Ом … 999 Ом 100 Ом … 999 Ом 100 Ом … 999 Ом 100 кОм … 999 кОм |
001 Ом 01 Ом 1 Ом 10 Ом |
± (5 % ІВ + 5 емр) ± (5 % ІВ + 5 емр) ± 10% ІВ ± 10% ІВ |
| Напруга | ||
| 0 В … 550 В | 1 У | ± (2 % ІВ + 2 емр) |
| Частота | ||
| 150 Гц … 4999 Гц | 01 Гц | ± (02 % ІВ + 1 емр) |
| Загальні дані | ||
| Чергування фаз | 1.2.3 чи 3.2.1 | |
| Живлення приладу | 6 x 12 В акумулят. акумулятори, тип AA | |
| Категорія перенапруги | CAT III/600 В; CAT IВ/300 В | |
| Ступінь захисту | Подвійна ізоляція | |
| СОМ порт | RS232 та USB | |
| Габаритні розміри | 140 х 230 х 80 мм | |
| Вага приладу | Вага: 093 кг | |
• Прилад Smartec Z Line – Loop/RCD;
• М'який ремінь на руку;
• Вимірювальний кабель з вилкою Шуко;
• Вимірювальні дроти, 3 x 15 м;
• Тестовий пробник, 3 шт. (синій, чорний, зелений);
• Затискач типу «крокодил», 3 шт. (синій, чорний, зелений);
• Адаптер джерела живлення + 6 акумуляторних батарей NiMH, тип AA;
•Інструкція з експлуатації;
• Сертифікат калібрування (опція).
