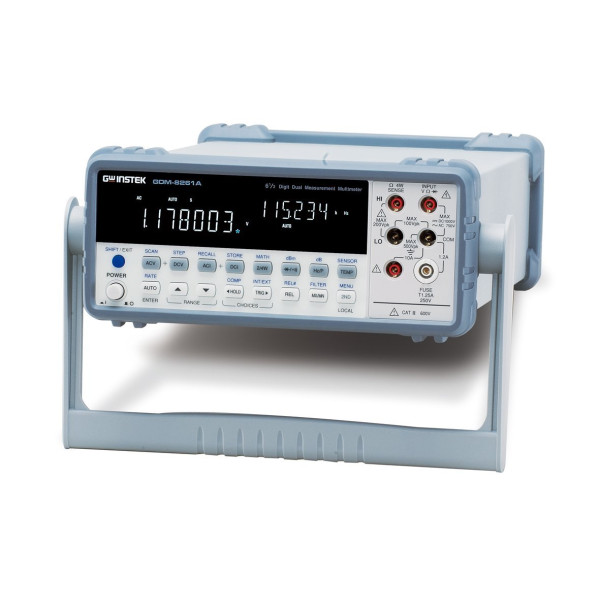

GDM-8261A - це високоточний 6½ розрядний цифровий мультиметр, який має два вимірювальні дисплеї, 11 вимірювальних і 10 математичних функцій, високу точність (похибка DC напруги 35 ppm) і дозволяє виконувати на сьогодні найбільш часто зустрічаються вимірювання параметрів у різних областях.
GDM-8261A підтримує сканерну карту (16 V-кан. та 2 I-кан.), яка дозволяє одним натисканням кнопки виконати вимірювання в кількох контрольних точках на одному або кількох пристроях. Завдяки цій можливості багатоточкового вимірювання GDM-8261A можна використовувати як напівавтоматичну систему ATE для збільшення продуктивності виробничих випробувань або як реєстратора даних для виконання довгострокового моніторингу або визначення характеристик DUT (тестований пристрій). У комплект GDM-8261A входить ПЗ для ПК (DMM-Viewer) для підтримки налаштування багатоканальної панелі реєстрації даних на сканерній карті. Крім того, підтримується драйвер LabVlEW, щоб допомогти користувачеві створити власний віртуальний інструмент на екрані ПК для зручності програмування. Для вимірювань системи ATE або додатків дистанційного керування в GDM-8261A стандартно встановлені інтерфейси USB і RS-232C, а опціонально можна вибрати або GPIB, або LAN.
ОСОБЛИВОСТІ
- Дисплей 6½ розр. цифровий дисплей: 1200000 відліків
- Базова похибка DCV: 0.0035%
- Подвійні виміри – одночасно виконуються два вибрані виміри
- Яскравий вакуумний флуоресцентний дисплей (VFD)
- 11 вимірювальних функцій & 10 математичних функцій
- Висока роздільна здатність вимірювання: до 100pA для DCI та 1nA для ACI
- Вимірювання температури (RTD & Термопари): від -200ºC до +1820ºC
- Висока швидкість передачі даних: до 2400 вим./с через інтерфейс USB
- Стандартний інтерфейс: USB, RS-232C, Digital I/0
- Опціональний інтерфейс: GPIB чи LAN
- Опціональна сканерна карта: GDM-SC1 (V кан. Х16 I кан. Х2)
- Безкоштовне програмне забезпечення: DMM·Viewer, LabVIEW Driver
Немає питань про даний товар, станьте першим і задайте своє питання.
|
DC ХАРАКТЕРИСТИКИ |
|||||||
|
Функція |
Діапазон (*1) |
Роздільна здатність |
Тестовий струм чи інше |
24 години Нічна температура повітря 23°C±1°C |
90 днів Нічна температура повітря 23°C±5°C |
1 рік Нічна температура повітря 23°C±5°C |
Температурний коефіцієнт. 0°~18°C /28°~55°C |
|
DC НАПРУГА |
100.0000 mV 1.000000V 10.00000V 100.0000V 1000.000V |
0.1 mV |
10MΩ або 10GΩ 10MΩ або 10GΩ 11.11MΩ ±1% 10.1MΩ ±1% 10.1MΩ ±1% |
0.0030+0.0030 0.0015+0.0004 0.0020+0.0006 0.0020+0.0006 0.0025+0.0006 |
0.0040+0.0035 0.0020+0.0005 0.0030+0.0007 0.0035+0.0006 0.0044+0.0010 |
0.0050+0.0035 0.0035+0.0005 0.0048+0.0007 0.0081+0.0006 0.0090+0.0010 |
0.0005+0.0005 0.0005+0.0001 0.0005+0.0001 0.0005+0.0001 0.0005+0.0001 |
|
ОПІР (*2) |
100.0000Ω 1.000000kΩ 10.00000kΩ 100.0000kΩ 1.000000MΩ 10.00000MΩ 100.0000MΩ |
100µΩ 1mΩ 10mΩ 100mΩ 1Ω 10Ω 100Ω |
1mA 1mA 100µA 10µA 3.5µA 350nA 350nA/10MΩ |
0.030+0.030 0.020+0.005 0.020+0.005 0.020+0.0051 0.020+0.0010 0.0150+0.0010 0.3000+0.0100 |
0.008+0.004 0.008+0.001 0.008+0.001 0.008+0.001 0.008+0.001 0.020+0.001 0.800+0.010 |
0.010+0.004 0.010+0.001 0.010+0.001 0.010+0.001 0.010+0.001 0.040+0.001 0.800+0.010 |
0.0008+0.0005 0.0008+0.0001 0.0008+0.0001 0.0008+0.0001 0.0010+0.0002 0.0030+0.0004 0.1500+0.0002 |
|
DC СТРУМ |
100.0000µA 1.000000mA 10.00000mA 100.0000mA 1.000000F 10.00000A |
100pA 1nA 10nA 0.1µA 1µA 10µA |
˂0.015V ˂0.15V ˂0.07V ˂0.7V ˂0.8V ˂0.5V |
0.010+0.020 0.007+0.005 0.005+0.010 0.010+0.004 0.050+0.006 0.100+0.008 |
0.04+0.025 0.03+0.005 0.03+0.020 0.03+0.010 0.08+0.030 0.12+0.008 |
0.05+0.025 0.05+0.005 0.05+0.020 0.05+0.005 0.10+0.010 0.15+0.008 |
0.002+0.0030 0.002+0.0005 0.002+0.0020 0.002+0.0005 0.005+0.0010 0.005+0.0008 |
|
Цілісність |
1000.000Ω |
0.001Ω |
1mA |
0.002+0.030 |
0.008+0.030 |
0.010+0.030 |
0.001+0.002 |
|
ТЕСТ ДІОДА (*3) |
1.000000V |
1µV |
1mA (*4) |
0.002+0.010 |
0.008+0.020 |
0.010+0.020 |
0.001+0.002 |
Прим.: (*1) 20% перевищення по всіх діапазонах, крім 1000Vdc/750Vac, діапазону 10A та Цілісності.
(*2) Специфікації для 4-пров. опору або 2-пров. опору з функцією REL.
(*3) Похибка для напруги, виміряна тільки на вхідних терміналах.
(*4) Зміна в джерелі струму призведе до зміни падіння напруги на діодному переході
(*5) Специфікації для синусоїдального входу > 5% діапазону.
(*6) Діапазон 750Vac обмежений до 100kHz.
(*7) Типово 30% похибки показань на 1MHz.
(*8) Вхід > 100mV. Для входів від 10mV до 100mV помножити % похибки показань на 10.
(*9) Специфікації не враховують похибку датчика та відносно імітованого спаю.
|
AC ХАРАКТЕРИСТИКИ |
|||||||
|
Функція |
Діапазон (*1) |
Роздільна здатність |
Частота чи інше |
24 години Нічна температура повітря 23°C±1°C |
90 днів Нічна температура повітря 23°C±5°C |
1 рік Нічна температура повітря 23°C±5°C |
Температурний коефіцієнт. 0°~18°C /28°~55°C |
|
TRUE RMS AC НАПРУГА (*5) |
100.0000mV |
0.1µV |
3Hz~5Hz 5Hz~10Hz 10Hz~20kHz 20kHz~50kHz 50kHz~100kHz 100kHz~300kHz (*7) |
1.00+0.03 0.35+0.03 0.04+0.03 0.10+0.05 0.55+0.08 4.00+0.50 |
1.00+0.04 0.35+0.04 0.05+0.04 0.11+0.05 0.60+0.08 4.00+0.50 |
1.00+0.04 0.35+0.04 0.06+0.04 0.12+0.05 0.60+0.08 4.00+0.50 |
0.100+0.004 0.035+0.004 0.005+0.004 0.011+0.005 0.060+0.008 0.200+0.020 |
|
1.000000V~ 750.000V (*6) |
1µV~ 1mV |
3Hz~5Hz 5Hz~10Hz 10Hz~20kHz 20kHz~50kHz 50kHz~100kHz 100kHz~300kHz (*7) |
1.00+0.02 0.35+0.02 0.04+0.02 0.10+0.04 0.55+0.08 4.00+0.50 |
1.00+0.03 0.35+0.03 0.05+0.03 0.11+0.05 0.60+0.08 4.00+0.50 |
1.00+0.03 0.35+0.03 0.06+0.03 0.12+0.05 0.60+0.08 4.00+0.50 |
0.100+0.003 0.035+0.003 0.005+0.003 0.011+0.005 0.060+0.008 0.200+0.020 |
|
|
TRUE RMS AC СТРУМ (*5) |
1.000000mA |
1nA |
3Hz~5Hz 5Hz~10Hz 10Hz~5kHz 5kHz~10kHz |
1.00+0.04 0.30+0.04 0.10+0.04 0.20+0.25 |
1.00+0.04 0.30+0.04 0.10+0.04 0.20+0.25 |
1.0+0.04 0.3+0.04 0.1+0.04 0.2+0.25 |
0.100+0.006 0.035+0.006 0.015+0.006 0.030+0.006 |
|
10.00000mA |
10nA |
3Hz~5Hz 5Hz~10Hz 10Hz~5kHz 5kHz~10kHz |
1.10+0.06 0.35+0.06 0.15+0.06 0.35+0.70 |
1.10+0.06 0.35+0.06 0.15+0.06 0.35+0.70 |
1.10+0.06 0.35+0.06 0.15+0.06 0.35+0.70 |
0.200+0.006 0.100+0.006 0.015+0.006 0.030+0.006 |
|
|
100.0000mA |
100nA |
3Hz~5Hz 5Hz~10Hz 10Hz~5kHz 5kHz~10kHz |
1.00+0.04 0.30+0.04 0.10+0.04 0.20+0.25 |
1.00+0.04 0.30+0.04 0.10+0.04 0.20+0.25 |
1.00+0.04 0.30+0.04 0.10+0.04 0.20+0.25 |
0.100+0.006 0.035+0.006 0.015+0.006 0.030+0.006 |
|
|
1.000000A |
1µA |
3Hz~5Hz 5Hz~10Hz 10Hz~5kHz 5kHz~10kHz |
1.00+0.04 0.30+0.04 0.10+0.04 0.20+0.25 |
1.00+0.04 0.30+0.04 0.10+0.04 0.20+0.25 |
1.00+0.04 0.30+0.04 0.10+0.04 0.20+0.25 |
0.100+0.006 0.035+0.006 0.015+0.006 0.030+0.006 |
|
|
10.00000A |
10µA |
3Hz~5Hz 5Hz~10Hz 10Hz~5kHz 5kHz~10kHz |
1.10+0.06 0.15+0.06 0.15+0.06 0.35+0.70 |
1.10+0.06 0.15+0.06 0.15+0.06 0.35+0.70 |
1.10+0.06 0.15+0.06 0.15+0.06 0.35+0.70 |
0.100+0.006 0.035+0.006 0.015+0.006 0.030+0.006 |
|
|
ЧАСТОТА ПЕРІОД (*8) |
100.0000mV~ 750.000V (*6) |
- |
3Hz~5Hz 5Hz~10Hz 10Hz~40Hz 40Hz~300kHz |
0.1 0.05 0.03 0.006 |
0.1 0.05 0.03 0.01 |
0.1 0.05 0.03 0.01 |
0.005 0.005 0.001 0.001 |
|
ТЕМПЕРАТУРА (RTD) (*9) |
-200◦C~ 600◦C |
0.002◦C |
- |
- |
- |
0.06◦C (типово) |
- |
|
ТЕМПЕРАТУРА (ТЕРМОПАРИ) (*9) |
-200-1372◦C -50-+1870◦C |
0.003◦C 0.01◦C |
(J/K/N/T/E Тип) (R/S/B Тип) |
- |
- |
0.2◦C (типово) 1.0◦C |
0.004◦C/◦C (типово) 0.14◦C/◦C |
|
ДИСПЛЕЙ |
VFD, двоколірний дисплей |
||||||
|
ІНТЕРФЕЙС |
RS-232 USB, Digital I/O |
||||||
|
ЖИВЛЕННЯ |
AC 100V/120V/220V/240V±10%, 45Hz ~66Hz та 360Hz ~ 440Hz |
||||||
|
РОЗМІРИ & ВАГА |
265(Ш) x 107(В) x 350(Г) mm, Прибл. 3.1 кг |
||||||
ІНФОРМАЦІЯ ДЛЯ ЗАМОВЛЕННЯ
GDM-8261A/GPIB 6½ розрядний цифровий мультиметр з подвійними вимірами
ПРИЛАДДЯ
- Коротке рук-во x1
- Кабель живлення x1
- Тест. провід GTL-117 x1
- USB кабель GTL-247 x1
- CD x1 (повне рук-во користувача, програма оновлення та ПЗ для ПК DMM-Viewer),
- Калібрувальний ключ GDM-01 x1 (для оновлення прошивки)
- Opt. 02 GPIB Мапа
- GTL-248 GPlB кабель, прибл. 2m
ОПЦІЇ
- Opt. 01 GDM-SCI Сканерна карта (V кан. x16 I кан. x2)
- Opt. O3 LAN Карта * В одному GDM-8261 можна встановити або GPIB або LAN.
ОПЦІОНАЛЬНІ ПРИЛАДДЯ
- GTL-108A 4 -пров. тест. провід
- GTL-232 RS-232C кабель, 9-конт. "мама" на 9-конт., Нуль-модем для ПК, прибл. 2m
СКАЧУЄТЬСЯ БЕЗКОШТОВНО
- ПЗ для ПК: DMM-VIEWER, підтримується інтерфейс RS-232C/USB LabVIEW Driver, підтримується інтерфейс RS-232C/USB/GPIB
- Драйвер: USB Driver
