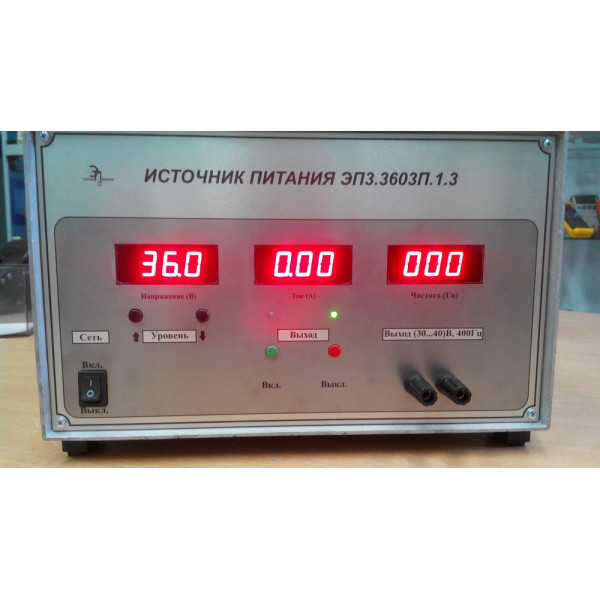

ЕП3.3603П.1.3 - Джерело живлення

Нормальними умовами експлуатації є:

- температура навколишнього повітря (20±5) ⁰ З;

- відносна вологість повітря (65±15) %;

- атмосферний тиск, кПа (мм. рт. ст.) 100±4 (750±30);

- напруга мережі (220 ± 5);

- частота мережі (50±02) Гц із вмістом гармонік до 5%.

Робочими умовами експлуатації є:

- Температура навколишнього повітря від 5 до 40 ⁰ З;

- відносна вологість повітря до 80 % за температури повітря 25 ⁰ З;

- атмосферний тиск, кПа (мм. рт. ст.) від 60 (450) до 104 (780);

- напруга мережі (220±22) частотою (50 ± 05) Гц із вмістом гармонік до 5%.

Діапазон регулювання напруги змінного струму від 300 до 400 В.

Дискретність індикації величини напруги змінного струму 01 В.

Основна абсолютна похибка встановлення напруги змінного струму на вихідних клемах не більше ±(001*U) у діапазоні напруг від 300 до 400 В.

Час встановлення раніше заданої напруги після натискання кнопки "Пуск" не більше 20 сек.

Максимальна потужність напруги змінного струму на вихідних клемах щонайменше 100 Вт.

Дискретність індикації величини сили змінного струму 001 А.

Основна абсолютна похибка величини сили змінного струму на вихідних клемах трохи більше ±(005*I+001) A .

Коефіцієнт гармонік (Кг) напруги змінного струму на вихідних клемах за максимальної потужності трохи більше 1 %.

Дискретність індикації частоти напруги змінного струму 1 Гц

Основна абсолютна похибка частоти напруги змінного струму на вихідних клемах за максимальної потужності трохи більше ±1 Гц.

Похибка джерела живлення гарантується активним навантаженням після 10 хвилинного прогріву з моменту включення в нормальних умовах і через 20 хвилин в робочих умовах.

Прилад допускає безперервну роботу у робочих умовах щонайменше 8 годин за збереження технічних характеристик.

Габаритні розміри джерела живлення не більші (ШхВхГ) 300 мм × 180 мм × 262 мм.
