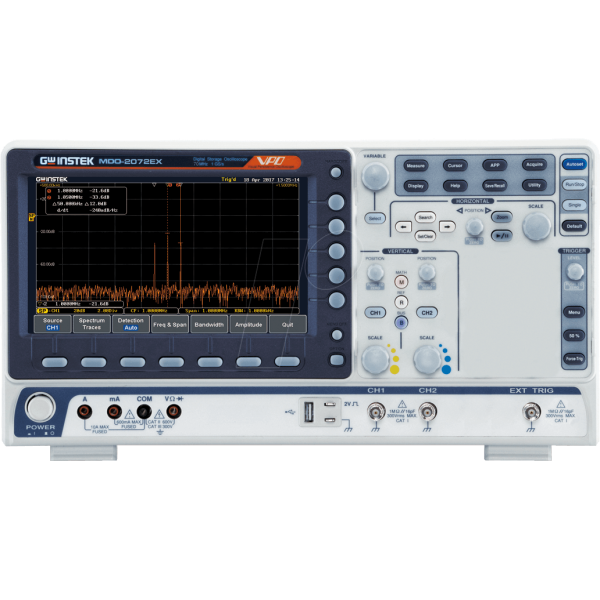

MDO-2072EX - Осцилограф

ХАРАКТЕРИСТИКИ

ПАРАМЕТРИ

MDO-2072E(G/X)

Вертикальна Чутливість

Число каналів

2Ch+EXT

Смуга частот (-3 дБ)

0 70 МГц

Час наростання

£5 нс

Обмеження лінії

20MHz

Вертикальна роздільна здатність

8 біт: 1mV~10V/поділ.

Вх. сполучення

AC, DC, GND

Вхідний імпеданс

1MΩ//16pF прибл.

Погрішн. DC посилення

±(3% при 2mV/поділ або вище на вибір ; ±(5%) при виборі 1mV/поділ

Макс. вхідна напруга

300Vrms, CAT I

Полярність

Нормальна & інвертована

Діапазон усунення

1mV/поділ. ~ 20mV/поділ. : ±0.5V; 50mV/поділ. ~ 200mV/поділ. : ±5V; 500mV/поділ. ~ 2V/поділ. : ±25V; 5V/поділ.~10V/поділ. : ±250V

Обробка сигналу

+, -, ×, ÷, FFT, формула користувача

FFT: 1Mpts; FFT: спектральне значення. Встановіть вертикальну шкалу БПФ лінійну RMS або dBV RMS, вікно БПФ -

прямокутне, Хеммінга, Хеннінга або Блекмана.

Тригер

Джерела

Ch1 CH2 CH3 CH4 Line, EXT *; * Тільки 2-кан. моделі

Режими

Авто (підтримує режим прокручування 100 ms/діл та повільніше), нормальний, одиночна послідовність

Тип тригера

Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Alternate, Time out, Event-Delay(1~65535 подій),Time-Delay (дов.: 4ns~10s), Bus

Діап. затримки тригера

4ns ~ 10s

Сполучення

AC, DC, LF rej. , Hf rej. , Noise rej.

Чутливість

1діл.

ЗОВНІШНІЙ ТРИГЕР

Діапазон

±15V

Чутливість

DC ~ 100MHz Прибл. 100mV; 100MHz ~ 200MHz Прибл. 150mV; 200MHz ~ 300MHz Прибл. 150mV

Вх. Імпеданс

1MΩ± 3%, ~16pF

ПО ГОРИЗОНТАЛІ

Діапазон

1ns/поділ. ~ 100s/поділ. (1-2-5 збільшення); ROLL: 100ms/поділ. ~ 100s/поділ.

Похибка брешемо. базису

±50 ppm за будь-який ≥1 ms інтервал часу

Частина. дискр. у реал. часу

Макс.:1GSa/s (4-кан. моделі); На канал: 1GSa/s (2-кан. моделі)

Довжина запису

10Mpts/CH

Режим збору

Нормальний, Усереднення, Виявлення піку, Одиночний

Виявлення піку

2ns (типово)

Усереднення

Вибір від 2 до 256

X-Y РЕЖИМ

X-вісь вхід

Канал 1; Канал 3 ( : : лише 4-кан. моделі)

Y- вісь вхід

Канал 2; Канал 4 ( : : лише 4-кан. моделі)

Зсув фазою

±3° на 100kHz

КУРСОРИ І ВИМІРЮВАННЯ

Курсори

Доступні Амплітуда, Час, Стробування (Gating); Одиниці: Секунди (s), Hz(1/s), Фаза (градуси), Ставлення (%)

Автоматичні виміри-я

38 наборів: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot,

FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, Flicker, Flicker Idx., FRR, FRF,

FFR, FFF, LRR, LRF, LFR, LFF, Phase

ФУНКЦІЇ ПАНЕЛІ УПРАВЛІННЯ

Авто частотомір

6 розрядів, діапазон від 2Hz хв. до номінальної смуги частот

Автомобільна установка

Одна кнопка, автоматичне налаштування всіх каналів для вертикальної, горизонтальної та тригерної систем, зі скасуванням Autoset

Збереження налаштувань

20 наборів

Збереження сигналів

24 набори

СИСТЕМА ДИСПЛЕЮ

Тип TFT РКІ

8" TFT РКІ WVGA кольоровий дисплей

Роздільна здатність дисплея

800 по горизонталі x 480 по вертикалі пікселів (WVGA)

Інтерполяція

Sin(x)/x

Відображення сигналу

Крапки, Вектори, Змінне післясвічення (16ms~4s), Нескінченне післясвічення

Швидкість поновлення

120000 сигналів за секунду, максимум

Сітка дисплея

8 x 10 поділів

Режим дисплея

YT; XY

ІНТЕРФЕЙС

USB порт

USB 2.0 Високошвидкісний порт хост x1 USB 2.0 Високошвидкісний порт пристрою x1

Ethernet порт (LAN)

RJ-45 роз'єм, 10/100Mbps з HP Auto-MDIX

Go/NoGo BNC

5V Max/10mA TTL вихід із відкритим колектором

Кенсінгтонський замок

Слот безпеки на задній панелі під стандартний Кенсінгтонський замок

ХАРАКТЕРИСТИКИ АНАЛІЗАТОРА СПЕКТРА

Діапазон частот

DC~500MHz(макс.) (макс. смуга ~500MHz не калібрована)

Смуга огляду

1kHz ~ 500MHz(макс.)

Дозвол. смуги пропускання

1Hz ~ 500kHz(макс.)

Опорний рівень

-50 dBm до +40dBm із кроком 5dBm

Одиниці з вертикалі

dBV RMS; Linear RMS; dBm

Становище вертикалі

-12 Справ. до +12 справ.

Шкала по вертикалі

1dB/поділ. до 20dB/поділ. через 1-2-5

Відображ. середнього рівня шуму

1V/поділ. < -50dBm, Avg : 16 ; 100mV/дел. < -70dBm, Avg : 16 ; 10mV/дел. < -90dBm, Avg : 16

Паразитний відгук

Спотворення по 2-й гармоніці < 40dBc; Искажение по 3-й гармонике < 45dBc

Частотний базис

Нормальний; Утримання Макс.; Утримання Мін.; усереднення (2 ~ 256)

Методи детектування типів трасування

Sample; + Peak; -Peak; Average

Вікна БПФ

Коефіцієнт БПФ: Хеннінг 1.44;Прямокутного 0.89; Хеммінга 1.30; Блекмана 1.68

ХАРАКТЕРИСТИКИ AWG

Канали

2

Частота дискретизації

200 Msa/s

Роздільна здатність по вертикалі

14 біт

Макс. частота

25 MHz

Форми сигналів

Синій, кухонний, Pulse, Ramp, DC, Noise, Sinc, Gaston, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac

Вих. діапазон

20 mVpp до 5 Vpp, HighZ; 10 mVpp до 2.5 Vpp, 50 Ω

Вих. дозвіл

1mV

Вих. похибка

2% (1 kHz)

Діапазон усунення

±2.5 V, HighZ; ±1.25 V, 50 Ω

Дозвіл усунення

1mV

Синусоїдальний сигнал

Діапазон частот: 100mHz ~ 25MHz; рівномірність:±0.5 dB (отн.1kHz); Гармонич. спотворення: -40dBc; Перешкоди (не гарм.): -40dBc;

Коеф. нелінійних спотворень: 1%; Відношення сигнал/шум: 40dB

Прямокутний/імпульсний

Діапазон частот: 100mHz ~ 15MHz; Час нарост./спаду: <15ns; Выброс: <3%; Коэф. заполнения Прямоуг:50% & Импульс:0.4%~99.6%;

мін. ширина імпульсу: 30 ns; Джиттер: 500 ps

Пилоподібний сигнал

Діапазон частот: 100mHz ~ 1MHz; Лінійність: 1%; Симетрія: 0~100%

АНАЛІЗ ЧАСТОТНИХ ХАРАКТЕРИСТИК

Динамічний діапазон

> 80 dB (типово)

Джерела вх. та вих.

Канал 1 чи 2

Діапазон частот

20 Hz до 25 MHz

Кількість контрольних точок

10 до 90 пікселів на декаду

Тестова амплітуда

20 mVpp до 5 Vpp на High-Z; Фіксована амплітуда тесту або амплітуда для кожної декади

Тестові результати

Логарифмічне оверлейне посилення та графік фази

Ручні виміри

Дві пари маркерів для відстеження посилення та фази

Масштаб графіка

Автоматичне масштабування під час тестування

ХАРАКТЕРИСТИКИ DMM

(тільки MDO-2000EX)

Розрядність

5000 відліків; CAT II 600Vrms, CAT III 300Vrms

Напруга DC

50mV, 500mV, 5V, 50V, 500V, 1000V - 6 діапазонів

Похибка

50mV, 500mV, 5V, 50V, 500V, 1000V ±(0.1% змін. + 5 емр)

Вх. Імпеданс

10MΩ

Струм DC

50mA, 500mA, 10A - 3 діапазони

Похибка

50mA~500mA (0.5% вим.+0.05mA), 10A ±(0.5% вим. + 50mA)

Напруга AC

50mV, 500mV, 5V, 50V, 700V - 5 діапазонів

Похибка

50mV, 500mV, 5V, 50V, 700V ±(1.5% вим. + 15 емр) на 50Hz~1kHz *Амплітуда більше 0.2% повної шкали вимірювання.

Струм AC

50mA, 500mA, 10A - 3 діапазони

Похибка

50mA, 500mA, ±(1.5% вим. + 0.05mA) на 50Hz~1kHz; 10A ±(3% змін. + 50mA) на 50Hz~1kHz *Діапазон вимірювання: >10mA

Опір

500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ - 5 діапазонів

Похибка

500Ω, 5kΩ, 50kΩ, 500kΩ ±(0.3% змін. + 3 емр); 5MΩ ±(0.5% змін. + 5 емр)

ХАРАКТЕРИСТИКИ ІСТ. ЖИВЛЕННЯ (тільки MDO-

2000EX)

Вих. канали

CH1 & CH2

Діап. вих. напруги

1.0V~5.0V

Діап. вих. струму (макс.)

1A

Крок напруги

0.1V Плавне регулювання

Похибка вих. напряж.

±3%

Пульсації та шум

50mVrms

ЖИВЛЕННЯ

Напруга мережі

AC 100V ~ 240V, 50Hz ~ 60Hz, автоматичний вибір

РІЗНЕ

Багатомовне меню

Є

Допомога онлайн

Є

Годинник

Час та дата, надається дата/час для збережених даних

Робочі умови

Температура: 0°C до 50°C. Відносна вологість: 80% при 40°C або нижче; ≤45%, 41°C ~ 50°C

РОЗМІРИ & ВАГА

384(Ш) X 208(В) X 127.3(Г)mm, Прибл. 3 кг
