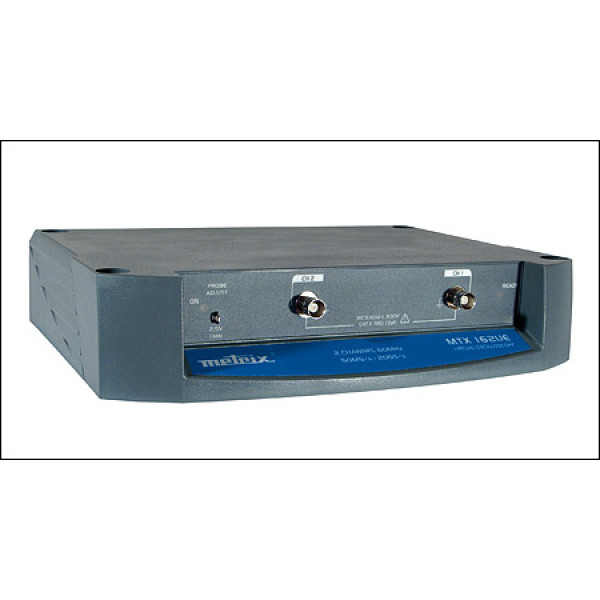

Двоканальний осцилограф-аналізатор MTX-162-UE – компактний, економічний, простий в експлуатації, віртуальний вимірювальний прилад з можливістю підключення до ПК через USB-Ethernet. Він дозволяє виводити зображення на дисплей ПК, що робить аналіз набагато зручнішим. З іншого боку, пам'ять приладу у такому режимі має великий запас пам'яті, т.к. використовує пам'ять ПК.
· «Подвійна розгортка» OСЦИЛОГРАФА, з одночасним відображенням 2 кривих
Нормальне або реманентне відображення кривої (вид кривої "Аналоговий осцилограф") Об'єм пам'яті 50 000 вимірів на канал Чутливість по вертикалі від 5мВ/поділ. до 100В/поділ. Простий в експлуатації: вибір діапазону «Vertical Autorange» і «Horizontal Autorange» 19 автоматичних вимірювань в одному вікні та вимірювання за допомогою Ручних курсорів
· ДИФЕРЕНЦІЙНІ ВХОДИ - 600V/CATIII (разом з адаптером MTX1032-B)
2 канали «Real time» БПФ АНАЛІЗАТОР (Тестер), лінійна (Вольт) або логарифмічна шкала (дБ) 2 канали РЕЄСТРАТОРА ДАНИХ (режим «ROLL» (прокручування) від 2 сек до 33 хв.)
· Передача даних: через USB, Ethernet та Wifi (модель Mtx162UEW)
Автоматичне виявлення наявних засобів зв'язку (як USB, так Ethernet режимів зв'язку )
· Електробезпека – відповідно до вимог IEC61010-1 300V/CATII (Користувач захищений за допомогою заземлення)
докладний опис MTX-162-UE
Немає питань про даний товар, станьте першим і задайте своє питання.
|
ІНТЕРФЕЙС ЛЮДИНА-МАШИНА |
|
|
Характеристики екрана |
Кольоровий ПК екран (мінімальна роздільна здатність: 1024x768) |
|
Екранний режим |
8x10 поділів - екран – як у Windows (панель управління, повна крива, зі зміною масштабу, FFT, XY, виміри) |
|
Кількість осцилограм на екрані |
2 кривих + 2 зразкові + Математичні функції 2500 фактичних точок збору даних на екрані (режим «збирання всіх даних», без втрати інформації) Векторний режим з інтерполяцією, або Залишковий режим (тип простеження «аналогового осцилографа») |
|
Керування екраном |
Чутливий до торкання екрану – Windows - подібне меню, керування мишею через екран & допомога online |
|
Вибір мови |
Через Меню, п'ять повних мов (Французька, Англійська, Німецька, Іспанська та Італійська) |
|
РЕЖИМ ОСЦИЛОГРАФУ |
|
|
КАНАЛ ВЕРТИКАЛЬНОЇ РОЗВЕРТКИ |
|
|
Смуга частот |
60MГц (обмежувач смуги пропускання: 15MГц, 15MГц або 5кГц) |
|
Кількість каналів Імпеданс |
2 канали, клас 1 загальний контроль заземлення – 1 MОм ±1%, 13пФ ± 2пФ |
|
Інформаційне відображення кривих |
Номер каналу, індикатор опорного заземлення та крива на одному каналі кольору |
|
Максимальна вхідна напруга |
300 V-CAT II - 420V pk без щупів |
|
Чутливість по вертикалі та похибка |
14 положень регулювання від 5 мВ до 100 на розподіл Похибка ±2% - Відображення в області кривої |
|
"Vertical AutoRange" режим (автодіапазон) |
Автоматична та динамічна зміна чутливості осцилографа за амплітудою сигналу |
|
Коефіцієнти шкали пробників |
1/10/100/1000 |
|
КАНАЛ ГОРИЗОНТАЛЬНОЇ РОЗВЕРТКИ |
|
|
Вісь часу |
32 діапазони від 5 нс/справ. до 100 нс/поділ. Режим Roll від 200мс до 200 с/справ. (тривалість запису від 2 с до 33хв 20с) |
|
Режим "Horizontal AutoRange" (автодіапазон) |
Автоматична та динамічна зміна осі часу осцилографа за частотою сигналу |
|
"Real time" подвійна розгортка (Dual Time Base) |
Одночасне відображення всіх даних та зумованих областей по 2500 вибірок у кожній |
|
Масштабування по горизонталі |
"Real Time" (див. Dual Time Base), абовід 50 000 вибірок передачі пам'яті (режим «Capture») |
|
Тригер |
|
|
Джерело/Режим |
канали CH1 CH2 мережа/Авто, тригер, одиночний, прокручування |
|
Вигляд |
по фронту (зростаючий та падаючий) - регульований або Авто 50% рівня - попередній запуск налаштування від 0 до 100% |
|
Вхідний ланцюг |
AC, DC, LFR (фільтр НЧ), HFR (фільтр ВЧ) |
|
Чутливість |
05 розподілу на частоті до 10MГц /15 розподілу на частоті від 10MГц до 100MГц, налаштування рівня тригера з точністю до ±8 справ. |
|
Відображення на дисплеї |
Рівень, положення та символ зв'язку у зоні стеження, показаний на каналі джерела тригера у кольорі |
|
ЦИФРОВА ПАМ'ЯТЬ |
|
|
Максимальна швидкість вибірки |
Періодична = 20 Гігасемпл/c Одиночна = 50 Мегасемпл/с (на кожен канал) похибка ±200ppm |
|
Вертикальна роздільна здатність |
8 біт (вертикальна роздільна здатність 0 4%) |
|
Об'єм пам'яті |
Об'єм = 50000 вибірок - "необмежений" обсяг пам'яті (залежить від налаштувань ПК) |
|
Пам'ять користувача Windows – подібне управління |
TRC» файли або текстові файли (Windows сумісні), які безпосередньо використовуються приладом Формати файлів як на ПК в Windows: ".TXT", ".BMP", ".GIF" і т.п (залежно від налаштувань Windows) |
|
GLITCH режим |
Виявлення та відображення Min&Max значень амплітуди між 2 вибірками - тривалість ≥20 нсек |
|
Інші режими |
Вектор, Envelop (огинальна), середніх значень (коеф. від 2 до 16) або Залишковий (тип сліду - "аналоговий осцилограф") |
|
Цифровий режим XY |
CH2 у порівнянні з CH1 одночасно з режимом «X(t)» |
|
ІНШІ ФУНКЦІЇ |
|
|
AUTOSET |
Повна автоматизація менше, ніж за 3с, з розпізнаванням каналів, частота >30Гц |
|
MATH функції на сигналах |
«Real time» математична крива: -CH1 -CH2 підсумовування, віднімання, множення або поділ |
|
Аналізатор FFT (ШПФ) |
Lin або Log FFT (розрахунок за точками) - 5 видів роботи з вікнами (прямокутник, Хеммінг, ганування (згладжування), blackmann, flattop); 2 курсори для вимірювань: частоти та амплітуди (В або дБ), з абсолютними значеннями та різницею |
|
Курсори |
режим 2 курсорів: V, T, 1/T для кожного та різниця – режим 3 курсорів: вимірювання фази |
|
Автоматичні виміри |
19вимірювань +вимірювання часу або амплітуди, вимірювання фази – 5 цифр, що відображають ну здатність: Vmin, Vmax, Vpp, Vhigh, Vlow, Vamp, Vrms, Vavg, Over+, Over-Trise, Tfall, W+, W-, P, F, DC, N, Sum (підсумовування) |
|
Зразковий еталонний генератор |
Прямокутна форма сигналу, амплітуда 0-2 5В пік-пік ±2%, частота 1кГц ±1% |
|
ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ |
|
|
Об'єм пам'яті |
"необмежений", залежить від налаштувань ПК |
|
Друк |
Залежно від типу налаштувань Windows printing environment – локальний зв'язок, мережа Ethernet, або файл |
|
Зв'язок із ПК |
Тип конектора - USB B та RJ45 Ethernet конектор (10Мбайт LAN або WAN зв'язок) + WIFI для MTX162UEW Світлодіод на передній панелі, індикація стану зв'язку (готовий, пошук, зайнятий) |
|
Програмне забезпечення системи керування |
Windows 98 Millenium, 2000 XP та Vista сумісні Пряме керування за допомогою вбудованого програмного забезпечення, онлайн допомога |
|
Мережа Ethernet |
Службова програма виявлення наявних засобів зв'язку – спрощене користування Ethernet |
|
Джерело живлення |
Універсальний 100-240В/47-63Гц/<16Вт - сменный шнур питания |
|
Електробезпека /EMC |
безпека відповідно до вимог IEC61010-1 (2001) 300V-CATII – EMC відповідно до EN61326-1 |
|
Умови зберігання та експлуатації |
Зберігання від мінус 20 ° до плюс 60 ° - Експлуатація - від 0 ° до плюс 40 ° C |
|
Механічні характеристики |
Габаритні розміри (ширина x довжина x висота): 270x213x63 мм - Вага: 18 кг |
докладний опис MTX-162-UE
Залежно від моделі:
MTX162UE: USB-Ethernet цифровий Осцилограф-Аналізатор з 2 каналами на 60МГц, європейський силовий провід, 1/1-1/10 100МГц 300В датчик напруги (x2), USB A/B провід, CD-ROM, що включає ПЗ ( SCOPE @BOX _ LE PC) , Інструкція з експлуатації, Інструкція програмного користувача та драйвера LW/LV.
MTX162UEW: Осцилограф-Аналізатор з 2 каналами на 60МГц, європейський силовий провід, 1/1-1/10 100МГц 300В датчик напруги (x2), USB A/B провід, CDROM (включає ПО SCOPEin@BOX_LE PC. з експлуатації, Керівництво програмного користувача та драйвера LW/LV.
